Серія NPort 5400 (5410/5430/5430I)
  4-портові асинхронні сервери RS-232 або RS-422/485 в Ethernet
   з людино-машинним інтерфейсом світового рівня

Особливості
      - РКІ людино-машинний інтерфейс
      - 4 порти з інтерфейсами - RS-232 або RS-422/485
      - Підтримка 10 Mbps і 100 Mbps Ethernet
      - Підтримка TCP Server, TCP Client, UDP і Real COM мод
      - Забезпечують підключення до мережі та роблять пристрої з послідовним інтерфейсом Internet ready
      - 15 KV ESD захист всіх сигналів
      - Підтримка web і telnet консолей
      - Підтримка SNMP MIB-II для мережевого управління
      - NPort 5430I має 2 KV isolation protection

Застосування

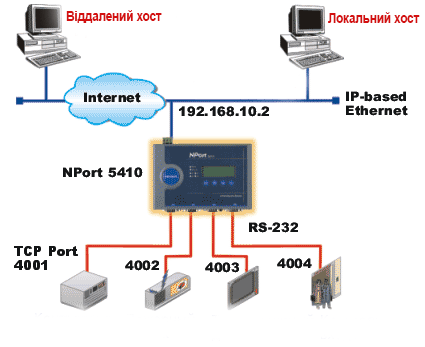

 Використання однієї IP адреси для контролю великої кількості пристроїв через  Internet
Для автоматичного або дистанційного контролю потоком даних пристрої NPort серії 5400 можуть забезпечувати підключення до 4 пристроїв з послідовним інтерфейсом по одній IP адресі. По заданій IP адресі та номеру TCP порту, хост комп'ютер може отримати доступ до всіх пристроїв з послідовним інтерфейсом через Internet. Наприклад, звернення до 192.168.10.2:4001 - це доступ до даних з першого послідовного порту NPort5410 .

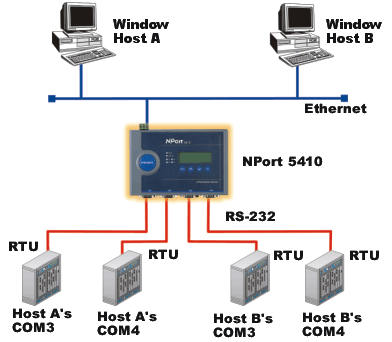

Поділ серверів розширює гнучкість мережевого управління пристроями
Різні хости (Host A і Host B) можуть розділяти один NPort 5400 для управління різними пристроями з послідовним інтерфейсом, підключеним до його портів. Наприклад, порти 1 і 2 NPort 5410 можуть бути налаштовані як COM3 і COM4 хоста А (Host A), а 3 і 4 порти NPort 5410 можуть бути налаштовані як COM3 і COM4 хоста В (Host B).

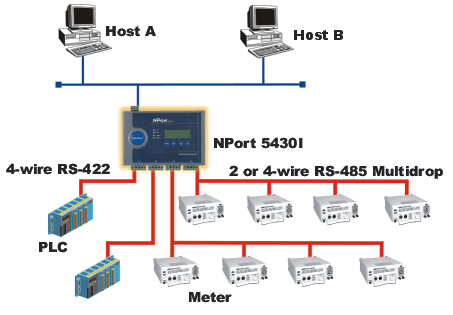

Централізоване управління пристроями з RS-422/485 інтерфейсом
До 31 пристрою з RS-485 (2-дротового або 4-дротового) інтерфейсом або до 9 пристроїв з RS-422 (4-дротовим) інтерфейсом можуть бути підключені до Ethernet мережі через один NPort 5430I. Для конфігурації портів необхідно використовувати Web консоль або Windows utility для NPort 5000.

Спростіть установку пристрою за допомогою дружньої рідиннокристалічної панелі Пристрої серії NPort 5400 мають 4 кнопки для введення даних і вибору типу операції. Дисплейна панель спочатку показує "Ім'я серверу", "Серійний номер" і "IP адресу". Використання дисплейної панелі та кнопок, дозволяє конфігурувати IP адресу, мережеву маску, шлюз, а також всі інші параметри швидко і легко.

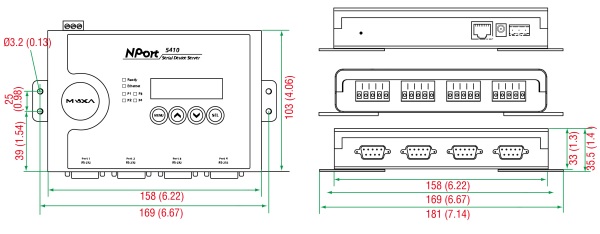

Розміри

Пристрій: mm (inch)

Роз'єм NPort 5410

Pin RS-232 1 DCD (in) 2 RxD (in) 3 TxD (out) 4 DTR (out) 5 GND 6 DSR (in) 7 RTS (out) 8 CTS (in) 9 ---
