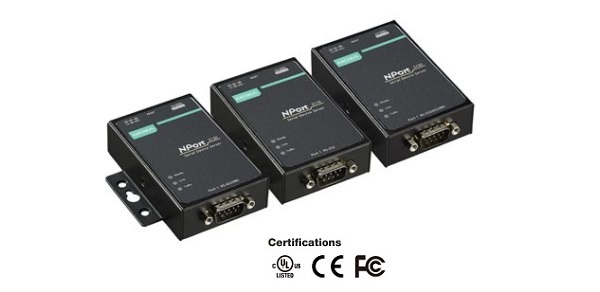

Серія NPort 5110 / 5130 / 5150
  1-портові асинхронні сервери RS-232/422/485 в Ethernet




Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою  | Запитати

Серія 1-портових асинхронних серверів MOXA

Сервери пристроїв NPort® 5100 створені для того, щоб миттєво зробити послідовні пристрої готовими до мережі. Невеликий розмір серверів робить їх ідеальними для підключення таких пристроїв, як зчитувачі карток і платіжні термінали, до локальної мережі Ethernet на основі IP. Використовуйте сервери пристроїв NPort 5100, щоб надати програмному забезпеченню ПК прямий доступ до послідовних пристроїв з будь-якої точки мережі. Найефективніше рішення для послідовного підключення до Ethernet     Використання серверів послідовних пристроїв для підключення застарілих послідовних пристроїв до Ethernet стало звичним явищем, і користувачі очікують, що сервери пристроїв будуть економічно ефективними та забезпечують широкий вибір корисних функцій. Завдяки повній підтримці операційних систем Microsoft і Linux і твердій 5-річній гарантії, NPort® 5100 Series є найкращим вибором для конвертерів послідовного підключення до Ethernet. Регульовані резистори завершування та підтягування високого/низького рівня сигналів     У деяких критичних середовищах можуть знадобитися кінцеві резистори, щоб запобігти відображенню послідовних сигналів. При використанні кінцевих резисторів також важливо правильно налаштувати резистори високого/низького рівня, щоб електричний сигнал не був пошкоджений. Оскільки жоден набір значень резисторів не є універсально сумісним з усіма середовищами, сервери пристроїв NPort® 5100 мають перемички для налаштування завершення та витягування значень резисторів високого/низького рівня для кожного послідовного порту. Стандартний інтерфейс TCP/IP і широкий вибір режимів роботи     Сервери пристроїв NPort® 5100 можна налаштувати на TCP-сервер, TCP-клієнт, UDP-сервер/клієнт, парне підключення або режим Ethernet-модему, забезпечуючи сумісність із програмним забезпеченням на основі стандартного мережевого API (наприклад, Winsock або BSD Sockets). Real COM/TTY драйвери для існуючого програмного забезпечення     Драйвери Real COM/TTY, що постачаються з серверами пристроїв NPort® 5100, дозволяють продовжувати використовувати програмне забезпечення, призначене для зв’язку через порти COM/TTY. Встановлення та налаштування безболісні та дозволяють вашим послідовним пристроям і ПК безперешкодно взаємодіяти через мережу TCP/IP. Використання драйверів Real COM/TTY від Moxa – це чудовий спосіб зберегти ваші інвестиції в програмне забезпечення, водночас дозволяючи вам насолоджуватися перевагами мережевого підключення ваших послідовних пристроїв. Просте усунення неполадок     Сервери пристроїв NPort® 5100 підтримують SNMP, який можна використовувати для моніторингу всіх пристроїв через Ethernet. Кожен пристрій можна налаштувати на автоматичне надсилання повідомлень-ловушок до менеджера SNMP у разі виявлення визначених користувачем помилок. Для користувачів, які не використовують менеджер SNMP, замість цього можна надіслати сповіщення електронною поштою. Користувачі можуть визначити тригер для сповіщень за допомогою утиліти Windows від Moxa або веб-консолі. Наприклад, сповіщення можуть бути викликані гарячим запуском, холодним запуском або зміною пароля.

Особливості Інтерфейс - NPort 5110: RS-232, NPort 5130: RS-422/485, NPort 5150: RS-232/422/485 Забезпечують підключення до мережі та роблять пристрої з послідовним інтерфейсом Internet ready Прості в використанні  Windows Utility Невеликий розмір - розмір кредитної картки Підтримка  10 Mbps і 100 Mbps Ethernet 15 KV ESD захист всіх сигналів Конфігураційна утиліта дозволяє автоматично знайти пристрої в мережі Підтримка  SNMP MIB-II для мережевого управління.  Специфікації

Мережа

Число портів 1 Ethernet 10/100 Mbps, RJ45 Захист Вбудований 1.5 KV magnetic isolation

Послідовний інтерфейс

Тип інтерфейсу NPort 5110: RS-232  NPort 5130: RS-422/485  NPort 5150: RS-232/422/485 Кількість портів 1 З'єднувач DB9 male Захист 15 KV ESD всіх сигналів Контроль потоку RS-485 ADDC® (automatic data direction control) Pull High/Low резистори для RS-485  1 KΩ, 150 KΩ

Сигнали послідовного інтерфейсу

Біти даних 5, 6, 7, 8 Стоп біти 1, 1.5, 2  Паритет None, Even, Odd, Space, Mark Контроль потоку RTS/CTS і DTR/DSR (RS-232 тільки), XON/XOFF Швидкість  NPort 5110: від 110 bps до 230.4 Kbps  NPort 5130/5150: від 50 bps до 921.6 Kbps

Програмне забезпечення

Конфігурація Windows Utility, Telnet Console, Web Console (HTTP), Serial Console (тільки NPort 5110/5110-T/5150) Протоколи управління DHCP Client, IPv4, SNTP, SMTP, SNMPv1, Telnet, DNS, HTTP, ARP, BOOTP, UDP, TCP/IP, ICMP Android API Android 3.1.x and later MIB RFC1213, RFC1317 Windows Real COM/TTY драйвери Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded Fixed TTY драйвери macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15, SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X Linux Real TTY драйвери Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

Живлення і навколишнє середовище

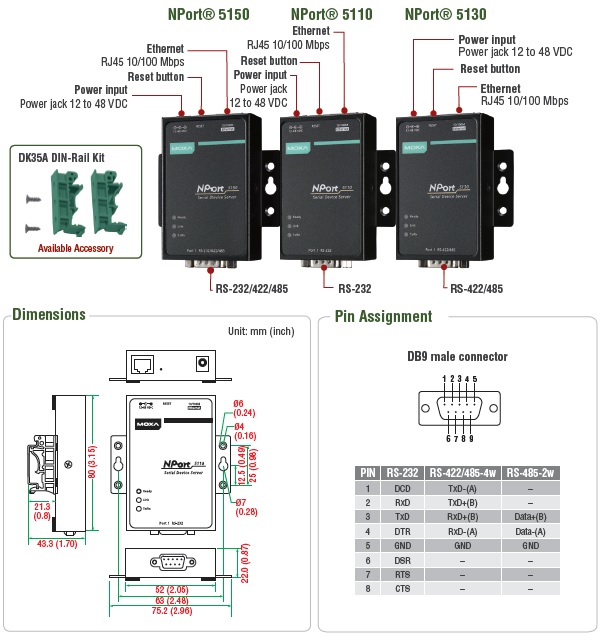

Робоча температура Стандартні моделі: від 0 до 55°C З розширеним температурним діапазоном : від -40 до 75°C  (для NPort 5110-T) Відносна вологість від 5 до 95% RH Температура зберігання від -40 до 75°C Розміри 52 x 80 x 22 mm (без "вух")  75.2 x 80 x 22 mm (з "вухами") Вага 340 гр Сертифікати Safety: UL 60950-1, EN 60950-1 EMC:   CE, FCC EMI:    EN 55022 Class A, FCC Part 15 Subpart B Class A EMS:   EN 55024 Живлення від 12 до 48 VDC  Споживання NPort 5110: 128.7 mA @ 12 V, 72 mA @ 24 V  NPort 5130/5150: 200 mA @ 12 V, 106 mA @ 24 V Напрацювання на відмову MTBF (mean time between failures) NPort 5110: 279,122 год NPort 5130: 246,505 год NPort 5150: 246,034 год

Інформація для замовлення

Звичайне температурне виконання (від 0 до 55°C) NPort 5110 1 портовий RS-232 сервер NPort 5130 1 портовий сервер RS-422 / RS-485 пристроїв, робоча температура від 0 до 55°C NPort 5150 1 портовий сервер RS-232/422/485 пристроїв, робоча температура від 0 до 55°C Розширене температурне виконання (від -40 до 75°C) NPort 5110-T 1 портовий RS-232 сервер. Робоча температура від - 40 до 75°C Додаткове приладдя PWR-12150-EU-SA-T Джерело живлення: 12V1.5A, робоча температура від -40 до 75°C, європейська вилка, замовляється окремо для моделей з буквою " T " DK-35A DIN-Rail набір кріплення (35 mm для NPort 5200 ) Mini DB9F-to-TB Перехідник: роз'єм DB9 "мама" до клемної колодки
