Серія NPort 5600-8-DT Lite
Знятий з
виробництва
8-портові настільні асинхронні сервери RS-232/422/485 в Ethernet
Специфікація |
Інформація для замовлення
|
Документація та завантаження англійською мовою
|
Запитати |
|
8-портові настільні асинхронні сервери RS-232/422/485 в Ethernet |
|
|

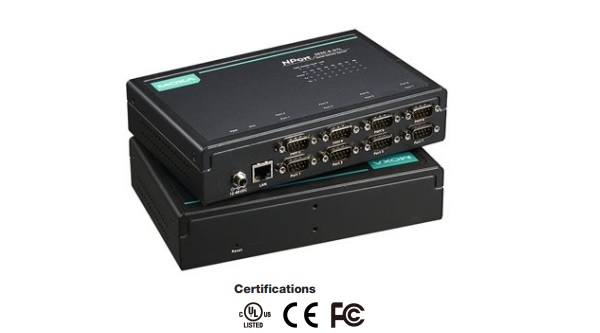

Серія NPort 5600-8-DTL забезпечує зручний і простий шлях підключення до 8 пристроїв з послідовним інтерфейсом RS-232/422/485 до Ethernet мереж для побудови індустріальних мереж управління. Ці пристрої захистять ваші інвестиції в апаратну частину і забезпечать майбутню можливість мережевої масштабованості. Ви зможете також централізувати управління послідовними пристроями і керувати через мережу.
Застосування NPort 5600-8-DTL виправдано, коли неможливий монтаж їх в 19" шафах - вони мають габарити менші, ніж раніше випуущені МОХА сервери пристроїв.
Зручний дизайн для RS-485 додатків
NPort 5650-8-DTL підтримує 1 KΩ і 150 KΩ навантажувальні резистори і 120Ω термінуючі резистори. У деяких критичних середовищах термінуючі резистори необхідні для запобігання відбиванню послідовних сигналів. При використанні термінуючих резисторів, також важливо правильно встановлювати 1 KΩ або 150 KΩ резистори для запобігання спотворенню електричних сигналів. Наявність необхідних резисторів забезпечує NPort 5650-8-DTL узгодження для кожного з послідовних портів.
Світлодіодні індикатори для полегшення обслуговування
Індикатори System, Serial Tx/Rx і Ethernet (світлодіод Ethernet розташований на RJ45 роз'ємі) забезпечують відмінний інструмент для основних завдань технічного обслуговування і допомагають інженерам аналізувати виникаючі проблеми. Світлодіоди NPort ® 5600 не тільки показують поточний стан системи і локальної мережі, але і допомагають контролювати стан підключених послідовних пристроїв. |
Детальніше (зовнішній вигляд, розміри та роз'єми) >>>
|
|
|
Особливості |
|
|
|
|
Світлодіодна
індикація System, Serial Tx/Rx і Ethernet |
|
Підтримка 10 Mbps
і 100 Mbps Ethernet |
|
Підтримка
TCP Server, TCP Client, UDP
і Real COM мод |
|
Компактний дизайн при RS-232/422/485 портах |
|
15 KV ESD
захист всіх сигналів |
|
|
Підтримка
web і
telnet консолей |
|
Підтримка
SNMP MIB-II для
мережевого управління. |
|
| |
|
Специфікації |
|
|
Мережа |
Ethernet |
1 x 10/100 Mbps auto MDI/MDIX, RJ45 |
Захист |
Вбудований
1.5 KV magnetic isolation |
Послідовний інтерфейс
NPort 5610-8-DTL |
Тип
інтерфейсу |
RS-232 |
Кількість
портів |
8 |
Тип
портів |
DB9 (male) |
Сигнали |
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
|
Послідовний
інтерфейс NPort
5650-8-DTL, 5650I-8-DTL |
Тип
интерфейсу |
RS-232/422/485 |
Кількість
портів |
8 |
Тип
портів |
DB9 (male) |
Сигнали |
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD RS-422: Tx+, Tx-, Rx+, Rx-, GND 4
дротовим RS-485: Tx+, Tx-, Rx+, Rx-, GND 2
дротовим RS-485:Data+, Data-, GND |
Ізоляція |
2
KV (NPort 5650I-8-DTL) |
Захист |
15 KV ESD
для всіх сигналів |
RS-485 Data Direction |
Automatic Data Direction Control
(ADDC™) патентована технологія МОХА |
Контроль
потоку |
Automatic Data Direction Control
(ADDC™) патентована технологія МОХА |
Комунікаційні
параметри |
Парність |
None, Even, Odd, Space, Mark |
Біт
даних |
5, 6, 7, 8 |
Стоп
біт |
1, 1.5, 2 |
Контроль
потоку |
RTS/CTS, XON/XOFF, DSR/DTR (тільки для RS-232) |
Швидкість |
від
50 bps до 921.6 Kbps |
Програмне забезпечення |
Протоколи |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP, RFC2217 |
Утиліти |
NPort
Administrator для Windows |
Windows
Real COM драйвери |
Windows
95/98/ME/NT/2000, WindowsXP/2003/Vista/2008/7/8/8.1/10/11
(x86/x64), Windows
2008 R2/2012/2012 R2/2016/2019 (x64),
Windows Embedded CE 5.0/6.0, Windows XP
Embedded |
Fixed
TTY драйвери |
macOS 10.12,
macOS 10.13, macOS 10.14, macOS 10.15, SCO
UNIX, SCO OpenServer, UnixWare 7, QNX 4.25,
QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX
11i, Mac OS X |
Linux
Real TTY драйвери |
Kernel versions:
2.4.x, 2.6.x, 3.x, 4.x, and 5.x |
Конфігурація |
Web
browser, telnet консоль або NPort Administrator |
Розширені
функції |
|
Годинник реального часу
- Real Time Clock
Таймер - сторож - Watch Dog Timer |
Навколишнє середовище |
Робоча
температура |
від
0 до 60°C стандартні моделі
від -40 до 75°C - з індексом"Т" |
Відносна вологість |
від
5 до 95% RH |
Температура
зберігання |
від
-40 до 85°C |
Механічні |
Матеріал |
сталь,
IP30 |
Розміри |
197 x 44 x
125 mm (без "вух")
229 x 46 x 125 mm
(з "вухами")
197 x 53 x 125 mm (з DIN-Rail кітом) |
Вага |
NPort
5610-8-DTL: 1760 г
NPort 5650-8-DTL: 1770 г
NPort 5650I-8-DTL: 1850 г |
Живлення |
Живлення |
від
12 до 48 VDC |
Споживання
|
NPort
5610-8-DTL: 340 mA @ 12 V, 180 mA @ 24 V, 110 mA @ 48
V
NPort 5650-8-DTL: 470 mA @ 12
V, 250 mA @ 24 V, 140 mA @ 48 V
NPort 5650I-8-DTL: 740 mA @ 12
V, 370 mA @ 24 V, 220 mA @ 48 V
|
Сетифікати |
Safety |
UL 60950-1, EN 60950-1 |
EMC |
CE, FCC |
EMI |
EN 55022 Class A, FCC Part 15 Subpart B Class A |
EMS |
EN 55024 |
|
Інформація для замовлення |
|
|
|
Звичайне температурне виконання (від
0 до 60°C) |
NPort 5610-8-DTL
|
8-портовий RS-232 сервер пристроїв, DB9 з'єднувач, настільна модель, робоча
температура від 0 до 60°C
|
NPort
5650-8-DTL
|
8-портовий RS-232/422/485 сервер пристроїв, DB9 з'єднувач, настільна модель, робоча
температура від 0 до 60°C
|
NPort
5650I-8-DTL
|
8-портовий RRS-232/422/485 сервер пристроїв, 2 KV isolation, DB9 з'єднувач, настільна модель, робоча
температура від 0 до 60°C
|
Розширене температурне виконання (від
-40 до 75°C) |
NPort 5610-8-DTL-T
|
8-портовий RS-232 сервер пристроїв, DB9 з'єднувач, настільна модель, робоча температура
від -40 до 75°C
|
NPort
5650-8-DTL-T
|
8-портовий RS-232/422/485 сервер пристроїв, DB9 з'єднувач, настільна модель, робоча температура
від -40 до 75°C
|
NPort
5650I-8-DTL-T
|
8-портовий RRS-232/422/485 сервер пристроїв, 2 KV isolation, DB9 з'єднувач, настільна модель, робоча температура
від -40 до 75°C
|
Також поставляється
|
- Посібник зі швидкого встановлення (Quick
Installation Guide)
- Кабель Ethernet, RJ45
- адаптер живлення, окрім моделей з
буквою "T" і Wall-mounting Kit
|
Додаткове приладдя
|
CBL-RJ45M9-150 |
RJ45 8-pin в DB9 Male кабель, 150 cm
|
CBL-RJ45F9-150 |
RJ45
8-pin в DB9 Female кабель, 150 cm
|
CBL-RJ45M25-150 |
RJ45
8-pin в DB25 Male кабель, 150 cm
|
CBL-RJ45F25-150 |
RJ45
8-pin в DB25 Female кабель, 150 cm
|
DK-35A |
DIN-Rail
Kit (35 mm)
|
NP21101 |
DB25(M)
в DB9(F) RS-232 кабель, 30 cm
|
|
|
|
|
|
