Два хости, дві мережі, резервована структура
   Для того, щоб оберігати рішення від "одноточкової відмови", більшість резервованих систем забезпечують різні рівні надмірності. Ці надлишкові рішення вимагають не тільки апаратної фізичної надмірності апаратних засобів через механізм званий "watch dog" (сторож), але і програмного забезпечення, яке забезпечує механізм перемикання. MOXA CN2600 забезпечує механізм двохостового резервованого рішення - (Dual-host Redundant Data Acquisition Solution - DRDAS), яке задовольняє вимогам до високонадійних систем. Далі представляється як DRDAS рішення CN2610.
   Резервовані хости
    MOXA CN2600 забезпечує синхронний зв'язок з основним (первинним) хостом і дублюючим (запасним) одночасно. Як тільки первинний PC вийде з ладу, запасний PC негайно прийме на себе управління.
   Резервовані мережі
    MOXA CN2600 забезпечує підтримку 2 LAN портів для підключення до двох різних LAN мереж. З використанням таблиць маршрутизації, MOXA CN2600 забезпечує повну підтримку пересилання пакетів по двох мережах. До двох різних LAN мереж, хост з використанням CN2610 підключається за двома різними IP адресами. Якщо в мережі А (LAN А, див. рисунок) відбувається аварія або "лягає" мережа, PC з подвійними інтерфейсними мережевими картами може зв'язатися з MOXA CN2600 через запасний шлях - мережу В (LAN B).
   Резервування потоків даних

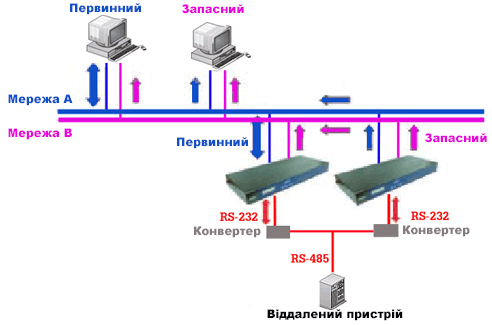

    Режим  DRDAS MOXA CN2600 забезпечує підтримку до 4 IP адрес. На рисунку нижче - дані від віддаленого пристрою, через послідовний інтерфейс RS-485 і конвертори RS-485 в RS-232 надходять на два MOXA CN2600 (первинний і запасний) і можуть бути передані по 4 IP адресах в 2 хости (первинний і запасний) за допомогою двох мереж (LAN А і LAN В). Перший з 4 IP адрес є первинним IP і призначений для обміну даними з віддаленим пристроєм. Інші три IP адреси не можуть обмінюватися даними з віддаленим пристроєм. Відповідно до цієї архітектури, якщо первинний PC, LAN А чи первинний MOXA CN2600 стануть непрацездатними, то система може забезпечити безперебійне функціонування з використанням трьох інших альтернативних адрес, і не припинить свого функціонування. В даному прикладі використовується потрійне резервування - хостів, мереж і MOXA CN2600.

In-Band і Out-of-Band мережеве управління
   Поняття мережевого управління In-Band (в смузі) має відношення до використання Telnet для відкриття зв'язку з пристроями (як наприклад, маршрутизатор), який має консольний порт в локальній мережі (LAN). Пов'язуючи консольні RS-232 порти з MOXA CN2600, Ви отримуєте доступ до всіх пристроїв зі специфічною комбінацією IP: Port. Ви можете перевіряти і управляти всіма пристроями з RS-232 консоллю з будь-якого терміналу Вашої компанії по Ethernet або з використанням бездротової мережі (Wireless LAN).
   Поняття мережевого управління Out-of-Band (поза смугою) має відношення до використання альтернативних шляхів для дистанційного доступу, як наприклад, dial-up або ADSL доступ. Мережеве управління Out-of-Band використовується тоді, коли Ви не перебуваєте в офісі (подорожуєте або перебуваєте вдома). Коли виникає аварійна ситуація, наприклад Web або Email сервер вийшли з ладу, Вам потрібен альтернативний дистанційний шлях доступу до пристроїв. Найбільш надійний і ефективний шлях до цього - dial-up доступ до MOXA CN2600. Ви отримуєте можливість дистанційно перевстановити або перезавантажити збійний пристрій, як наприклад, маршрутизатор або модем для виділеного каналу, подібно до того, як якщо б ви безпосередньо були в Ethernet мережі.


Модель з підтримкою двох входів живлення

Надлишковість по вхідному живленню гарантує, що термінальний сервер MOXA CN2600 і його послідовні порти, а також LAN порти будуть доступні навіть в разі виходу з ладу одного з джерел живлення.

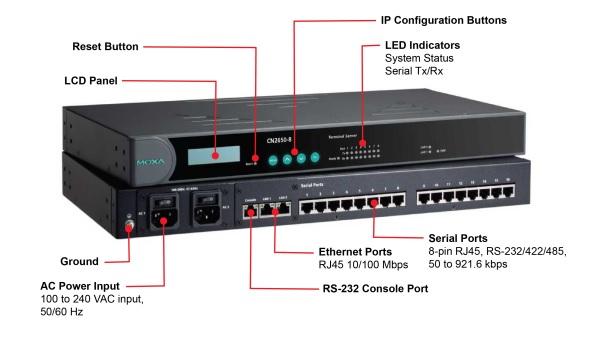

Зовнішній вигляд

Особливості
    • Подвійний мережевий інтерфейс і подвійна таблиця MAC і IP адрес
    • Ефективний для резервованих мережевих оточень
    • Двохостове резервоване рішення - (Dual-host Redundant Data Acquisition Solution -
       DRDAS)
    • DRDAS для критичних додатків
    • DRDAS надає два рівні пріоритетів для первинного (Primary) і запасного (Secondary) з'єднання
    • In-band та out-of-band управління, що забезпечує LAN/WAN або dial-up доступ до мережевих
       пристроїв
    • Локальний список користувачів і RADIUS для аутентифікації
    • 8 або 16 портів з інтерфейсами - RS-232, 230.4 Kbps
    • Підтримка 10 Mbps і 100 Mbps Ethernet
    • Стандартне 19" кріплення в шафу, 1U для зручного розміщення спільно з мережевими пристроями
    • Підтримка SNMP MIB-II для мережевого управління

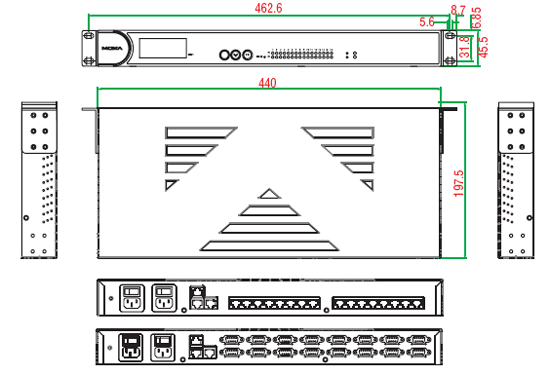

Розміри

Обладнання: mm (inch)
