Сервери
введення
- виведення MOXA:
ioLogik 2512-WL1
WiFi
мікроконтролери з 8 цифровими входами, 8 цифровими
входами/виходами, Click&Go Plus
|
Специфікація |
Інформація для замовлень |
PDF файл опису англійською мовою
| Відправити
запит |
MOXA ioLogik
2512-WL1 |
|
Серія MOXA IoLogik 2500 - інтелектуальні контролери введення / виведення з унікальними апаратними та програмними рішеннями для різних промислових додатків збору і обробки даних. Серія MOXA ioLogik 2500 включає в себе 4-портовий некерований Ethernet комутатор і 2 послідовних порти, що дозволяє до MOXA ioLogik 2500 безперешкодно підключати велику кількість польових пристроїв. Один з Ethernet портів може бути використаний для підключення до 8 модулів розширення серії MOXA ioLogik E1200 для забезпечення обслуговування понад 100 каналів. Контролери серії MOXA ioLogik 2500 виступають в якості головних пристроїв, підтримуючи новітню логіку MOXA Click & Go Plus для управління масивом введення / виведення. І що головне, MOXA ioLogik 2500 використовує всього одну IP адресу для підключення всього масиву пристроїв введення / виведення індустріальної мережі, забезпечуючи ідеальне рішення для промислових майданчиків, які мають недостатню кількість IP-адрес.
|
Потужна логіка управління
Click & Go Plus ™
Нова логіка управління Click & Go Plus ™ тепер підтримує до 48 правил з подальшої модернізації до 8 умов / дій. Крім того, його графічний інтерфейс користувача забезпечує 3 логічних шлюзи і 3 багатошарові, допомагаючи побудувати більш потужні і ефективні рішення введення / виведення.
Після завершення створення Click & Go Plus ™ логічних правил, можна використовувати функцію моделювання IOxpress для пошуку можливих помилок, перш ніж завантажувати ці правила на пристрої. Peer-to-peer (P2P) режим широко використовується для промислового застосування. Традиційно, необхідно використовувати P2P режим на обох сторонах з'єднання. Проте, якщо невідповідність конфігурації сталась між P2P пристроями, підключення P2P може виявитися невдалим, після чого потрібно буде витрачати додатковий час і зусилля, щоб перевірити налаштування P2P. З IOxpress все, що необхідно зробити, це налаштувати пристрій виведення, а з'єднання P2P буде встановлюватись автоматично.

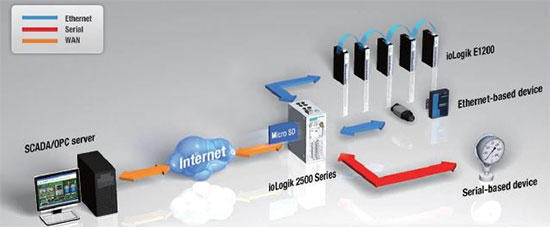

Одна IP адреса для декількох пристроїв розширення введення / виведення забезпечує інтелектуальне рішення обробки даних
У серії MOXA ioLogik 2500 використовується унікальне рішення апаратного розширення масиву введення / виведення, що забезпечує підключення до 8 модулів MOXA ioLogik E1200 в універсальний масив введення / виведення з 100+ різними каналами введення / виведення. Пристрої серії MOXA ioLogik 2500 виступають в ролі ідеальної «голови», що використовує логіку Click & Go Plus для контролю всього масиву введення / виведення і забезпечує єдину IP адресу для підключення всього масиву введення / виведення індустріальної мережі.
VPN -
основа надійної і безпечної стільникової мережі зв'язку
З метою забезпечення безпеки, MOXA ioLogik 2500 GPRS/HSPA підтримують IPSec для побудови VPN тунелів безпеки до приймаючої станції. За допомогою VPN, стільникові пристрої, що діють в якості VPN клієнтів можуть ініціювати з'єднання з VPN сервером. Після того, як з'єднання встановлено, стільникові пристрої можуть взаємодіяти з іншими мережевими пристроями в тій же приватній мережі.
Потужний реєстратор даних і
Modbus шлюз
MOXA IoLogik 2500 підтримує мікро SD карти до 32 Гб, перетворюючи ioLogik в потужний реєстратор для зберігання цінних даних. Маючи вбудований FTP-сервер, важливі дані з віддалених місць можуть бути отримані дистанційно за допомогою різних систем. Крім цього, два послідовних порти можуть бути використані для введення даних з пристроїв, що використовують Modbus RTU протокол, а потім бути перетвореними в Modbus TCP або AOPC tag формат перед відправкою їх по Ethernet мережі.
Новий MX-AOPC UA Server ефективно зменшує час відгуку системи
Новий MX-AOPC UA Server підтримує як UA так і DA типи серверів. Сервер MX-AOPC UA має ряд прогресивних новинок. UA сервер надає стандартну модель безпеки системи, а також підтримує канали зв'язку через стандартний UA TCP порт. Це означає, що повідомлення можуть бути передані через проксі третіх сторін. Крім цього, спрощені налаштування брандмауера, що не потребує занепокоєння при налаштуванні DCOM.
Крім того, MX-AOPC UA Server підтримує традиційний протокол Modbus і запатентований МОХА Push type комунікацій. На відміну від традиційного методу пасивного "витягування" ( "pull" method), "активні" повідомлення ( "active") автоматично "виштовхуються" ( "pushed") з ioLogik 2500 в SCADA систему при зміні стану введення / виведення або по настанню попередньо зконфігурованих подій. Таким чином, інформація може бути точно і ефективно передана в SCADA систему, коли вона стане доступною.
|
Особливості |
- Підтримка WLAN, Ethernet і послідовних комунікацій
- Нова Click & Go Plus логіка забезпечує більш потужний інтелект введення - виведення
- 4-портовий некерований комутатор для підключення Ethernet пристроїв
- Оптимізація для розширення портів введення / виведення, підключення до 8 ioLogik E1200
- 2 послідовних порти (RS-232/422/485) для підключення зовнішніх пристроїв
- Вбудований реєстратор даних підтримує FTP сервер і MicroSD ™ карти до 32 Гб
- Перетворення Modbus RTU в Modbus TCP або Active Tags
- Активний зв'язок із запатентованим MX-AOPC UA Server
- Інтелектуальне управління повідомленнями про аварії: електронна пошта, SNMP, TCP, UDP
- Широкий робочий діапазон температур: від
-30 до 70°C (T - модель).
|
Специфікації |
¤ WLAN |
Стандарти |
IEEE 802.11a/b/g для
бездротових мереж
IEEE 802.11i для бездротової безпеки |
Частотний діапазон модуляція і
частота |
• DSSS
з DBPSK, DQPSK, CCK • OFDM з BPSK, QPSK, 16QAM, 64QAM • 802.11b: CCK @ 11/5.5 Mbps, DQPSK @ 2 Mbps,
DBPSK @ 11 Mbps • 802.11a/g: 64QAM @ 54/48 Mbps, 16QAM @ 36/24 Mbps,
QPSK @ 18/12 Mbps, BPSK @ 9/6 Mbps |
Операційні
канали |
US:
від 2.412 до 2.462 GHz (802.11abg, 11 каналів від 5.18 до 5.24 GHz (802.11a, 4
канали) EU:
від 2.412 до 2.472 GHz (802.11abg, 13 каналів) від 5.18 до 5.24 GHz (802.11a, 4
канали) |
Скорость |
802.11b:
1 Mbps, 2 Mbps, 5.5 Mbps, 11 Mbps
802.11a/g: 6 Mbps, 9 Mbps, 12 Mbps, 18 Mbps, 24 Mbps, 36 Mbps,
48 Mbps, 54 Mbps |
Мощность передачи |
802.11b:
від 1 до 11 Mbps:
Стандартна: 18 dBm (+/- 1.5 dBm)
802.11g: від 6 до 24 Mbps:
Стандартна: 18 dBm (+/- 1.5 dBm);
36 Mbps: Стандартна:17 dBm (+/- 1.5 dBm);
48 Mbps: Стандартна:
16 dBm (+/- 1.5 dBm); 54 Mbps: Стандартна:
26 dBm (+/- 1.5 dBm)
802.11a: від 6 до 24 Mbps:
Стандартна:18 dBm (+/- 1.5 dBm);
36 Mbps: Стандартна:
16 dBm (+/- 1.5 dBm);
48 Mbps: Стандартна:
15 dBm (+/- 1.5 dBm);
54 Mbps: Стандартна:
14 dBm (+/- 1.5 dBm) |
Безпека |
• 64-bit
і 128-bit WEP шифрування,
• WPA /WPA2-Personal |
RX
чутливість |
802.11b:
-97 dBm @ 1 Mbps, -94 dBm @ 2 Mbps,
-92 dBm @ 5.5 Mbps, -90 dBm @ 11 Mbps
802.11g: -88 dBm @ 6 - 24 Mbps, -85 dBm @ 36 Mbps,
-75 dBm @ 48 Mbps, -70 dBm @ 54 Mbps
802.11a: -88 dBm @ 6 - 24 Mbps, -85 dBm @ 36 Mbps,
-75 dBm @ 48 Mbps, -70 dBm @ 54 Mbps |
¤
Послідовний інтерфейс |
Інтерфейс |
2 x RS-232/422/485,
програмно обираних, RJ45 |
Швидкість |
від
1200 до 115200 bps |
Захист |
≥ 8 kV ESD для
всіх сигналів |
Протоколи |
Modbus/RTU (master), serial tunnel mode (client/server) |
¤
Послідовний
інтерфейс,
параметри |
Біти
даних |
5, 6, 7, 8 |
Стоп
біти |
1, 1.5, 2 |
Паритет |
None, Even, Odd |
Контроль
потоку |
None,
RTS/CTS |
Швидкість |
від
1200 до 115.2 kbps |
Протокол |
Modbus/RTU |
¤ LAN |
Ethernet |
• 4-портовий некерований комутатор 10/100 Mbps RJ45 • 1
порт оптимізований для більш швидкого з'єднання з
послідовним ланцюжком (daisy-chained) ioLogik E1200*
Цей порт не підтримує пристрої
ioLogik E1261W-T, E1261H-T, E1263H-T |
Magnetic Isolation Protection |
1.5 KV
вбудована |
Протоколи |
Modbus/TCP, TCP/IP, UDP, DHCP, BOOTP, SNMP, HTTP, CGI, SNTP, SMTP |
¤
Цифрові входи - виходи (DI/DO) |
Цифрових
входів |
8 |
Конфігурованих
входів - виходів |
8 |
Ізоляція |
3k VDC или 2k Vrms |
¤
Цифрові входи |
Тип
сенсорів |
"Мокрі"
контакти (NPN або PNP) і "Сухі"
контакти (NPN/PNP) |
Струм відтоку вхідний |
< 1 mA (@ 30 VDC) |
Тип |
Цифровий
вхід (DI) або лічильник |
"Сухі"
контакти |
•
логічний 0: на землю (GND) •
логічна 1: открыт |
"Мокрі"
контакти |
•
логічний 0: від 10 до 30 VDC •
логічна 1: від 0 до 3 VDC |
Common Type |
8
точок на COM |
Лічильник/частота |
2.5 kHz |
Інтервал
цифрової фільтрації |
Програмно
обираний |
¤
Цифрові виходи |
Каналів |
sink type |
Моди
введення - виведення |
Цифровий
вихід або імпульсний вихід |
Імпульсний
вихід/ частота |
5 kHz |
Захист
від перенапруги |
45 VDC |
Захист
від струму |
1.5 A на канал @ 25°C |
Температурний
захист |
175°C |
Вихідний
струм |
500 mA на канал @ 25°C |
¤
Пристрій зберігання |
Слот
розширення |
до 32 GB microSD™
(SDHC сумісний) |
Примітка |
Для пристроїв, що працюють в умовах екстремальних температур, повинні використовуватися SD карти з широким температурним діапазоном |
¤
Навколишнє середовище |
Робоча температура |
Стандартна модель:
від -10 до 60°C T-модель: від -30 до 70°C |
Відносна
вологість |
від
5 до 95% RH |
Температура
зберігання |
від
-40 до 85°C |
¤
Фізичні характеристики |
Розміри |
61 x 166,35 x 115 мм |
|
Підключення |
Кабель 14 AWG |
Монтаж |
DIN
rail, настінний |
¤
Живлення |
Вхідна
напруга |
24
VDC, від 9 до 48 VDC |
¤
Сертифікати |
EMI |
EN 55022; EN 61000-3-2; EN 61000-3-3; FCC Part 15, Subpart B, Class A |
EMS |
EN 55024, EN 61000-4-2, EN 61000-4-3,EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11, EN 61000-6-2 |
Radio |
FCC Part 22H, FCC Part 24E,EN 301 489-1, EN 301 489-7, EN 301 511 |
Safety |
UL 508, EN 60950-1, NCC |
Shock |
IEC 60068-2-27 |
Freefall |
IEC 60068-2-32 |
Vibration: |
IEC 60068-2-6 |
Green |
RoHS, CRoHS, WEEE |
|
|
Інформація для замовлення |
ioLogik 2512--WL1 |
WLAN Click&Go Plus
мікроконтролер з 8 цифровими входами / виходами і 8 цифровими входами, робоча температура від
-10 до 60°C |
ioLogik 2512-WL1-T |
WLAN Click&Go Plus
мікроконтролер з 8 цифровими входами / виходами і 8 цифровими входами, робоча температура від
-30 до 70°C |
|
