Мультипортові плати MOXA

  Серія CP-134U, CP-134U-I
  Індустріальні 4-х портові плати RS-232/422/485 для Universal PCI шини

Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою  | Відправити запит

 4-и портова плата RS-422/485 для Universal PCI шини

   Серія MOXA CP-134 - Universal PCI мультипортові плати, що відповідають новому стандарту для плат розширення і можуть працювати з як зі слотами з живленням 3.3V так і 5V.
   Плати CP-134U містять 4 незалежних RS-422/485 послідовних порти для підключення обладнання до PC сумісних систем. Це забезпечує надійний зв'язок (по інтерфейсу RS-422/485) на відстанях більш довгих, ніж відстані роботи плат з інтерфейсом RS-232 і придатні для експлуатації в промислових середовищах.
    Серія V2 забезпечує пропускну здатність більше 700 Кб/с - найвища продуктивність в світі!

 Особливості
Шина Universal PCI
Чотири незалежні послідовні порти RS-422/485
Порти 1 і 2 підтримують RS-232 і RS-422/485
Світлодіодні індикатори даних
2 KV Optical Isolation (CP-134U-I)
15 KV ESD protection
Швидкість від 50 bps до 921.6 Kbps
Підтримка ADDC® для RS-485
Підтримка основних операційних систем
Великий вибір інтерфейсних кабелів і боксів
 Специфікації
Апаратні
З'єднувач
Female DB44
Контролер введення-виведення
MOXA UART MU860 (16C550C сумісний)
Інтерфейс
Шина
32-bit, Universal PCI
Послідовний
2 порти: RS-422/485
2 порти: RS422/485 або RS-232
Число портів
4
Захист
ESD Protection: 15 KV
Оптична ізоляція
2 KV (тільки CP-134U-I RS-422/485)
Сигнали
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422:
TxD+(B), TxD-(A), RxD+(B), RxD-(A), RTS+(B), RTS-(A), CTS+(B), CTS-(A), GND
4 дротовий RS-485:
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
2 дротовий RS-485:
Data+, Data-, GND
Продуктивність
Швидкість
від 50 bps до 921.6 Kbps
Максимальне число портів
16 (4 плати)
Конфігураційні
Паритет
None, even, odd, space, mark
Біт даних
5, 6, 7, 8
Стоп біти
1, 1.5, 2
IRQ, I/O адреси
Призначаються BIOS
Операційні системи
Драйвери Windows
DOS, Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64),
Windows 2008 R2/2012/2012 R2/2016/2019/2022 (x64),
Windows Embedded CE 5.0/6.0, Windows XP Embedded
Драйвери Linux
Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
Драйвери UNIX
QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Живлення і навколишнє середовище
Споживання
CP-134U: 180 mA (+5V)
CP-134U-I: 850 mA (+5V)
Робоча температура
від 0 до 55°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -20 до 85°C
Розміри
CP-134U:   82,5 x 120 mm (ш x д);
CP-134U-I: 115 x 120 mm (ш x д)


Розміри:
Стандарти та сертифікація
EMC  EN 55032/35
EMI  CISPR 32, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
Green  RoHS, CRoHS, WEEE
 Інформація для замовлення
 CP-134U
Шина Universal PCI, 4 портова RS-422/485 плата
 CP-134U-I
Шина Universal PCI, 4 портова RS-422/485 плата з Optical Isolation (2 KV)
 CP-134U-DB-9M
Шина Universal PCI, 4 портова RS-422/485 плата (DB9 кабель в комплекті)
 CP-134U-DB-25M
Шина Universal PCI, 4 портова RS-422/485 плата з Optical Isolation (2 KV)
(DB25 кабель в комплекті)
 CP-134U-T
Шина Universal PCI, 4 портова RS-422/485 плата, робоча температура від -40 до 85°C
 CP-134U-I-T
Шина Universal PCI, 4 портова RS-422/485 плата з Optical Isolation (2 KV),
робоча температура від -40 до 85°C
 CP-134U-I-DB-9M
Шина Universal PCI, 4 портова RS-422/485 плата з Optical Isolation (2 KV) (DB9 кабель в комплекті)
 CP-134U-I-DB-25M
Шина Universal PCI, 4 портова RS-422/485 плата з Optical Isolation (2 KV)
(DB25 кабел в комплекті)

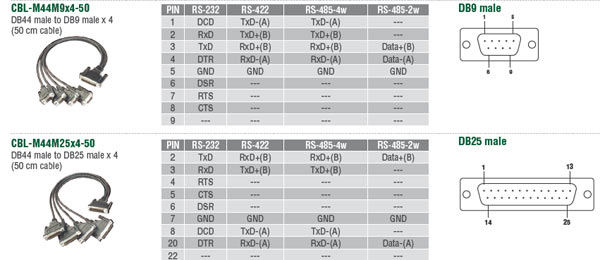

З'єднувачі (виберіть один з наступних на плату)
 CBL-M44M25x4-50
4 портовий, male DB25 з'єднувальний кабель
 CBL-M44M9x4-50
4 портовий, male DB9 з'єднувальний кабель
