Мультипортові плати
MOXA

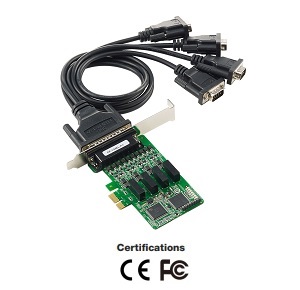

CP-134EL-A-I
4-и портова асинхронна плата RS-422/485 для шини PCI Express з 4 kV surge protection
і 2 kV electrical isolation
Специфікація | Інформація для замовлення
|
Документація та завантаження англійською мовою
| Відправити запит
|
4-и портова асинхронна плата RS-422/485 для шини PCI Express |
|
|
|
MOXA CP-134EL-A-I - 4
портові RS-232, RS-485 індустріальні плати для систем автоматизації, POS і ATM застосування. Це кращий вибір для інженерів, що займаються промисловою автоматизацією і системних інтеграторів, так як плати підтримують численні операційні системи, включаючи Windows, Linux і Unix.
Всі порти MOXA CP-134EL-A-I підтримують дуже високу швидкість передачі - до 921,6 Kbps. MOXA CP-134EL-A-I забезпечує повний контроль модемних сигналів для забезпечення сумісності з широким діапазоном різних серійних периферійних пристроїв.
MOXA CP-134EL-A-I підтримує шину PCI Express х1, але також може бути встановлена
в будь-який PCI Express слот
|
Інтелектуальні RS-485 плати з простою установкою і легким усуненням неполадок (запатентована технологія);
Установка мережі RS-485 відносно проста. Проблеми починаються тоді, коли живлення увімкнене і пристрої, підключені до мережі починають надсилати та отримувати дані. У більшості випадків, інженери повинні будуть виконати більш точне налаштування системи, підібравши pull high/low резистори і термінатори в стратегічних точках мережі. Нова технологія Intelligent RS-485 technology МОХА полегшує ці дії:
(1) One-Click установки - автоматично аналізується топологія мережі, а потім регулюються термінатори і pull high/low резистори.
(2) One-Click - усунення неполадок, тобто вказівка що необхідно змінити, щоб зробити мережу максимально працездатною.
|
Детальніше (зовнішній вигляд та розміри) >>>
|
|
Особливості |
|
|
•
Установка в будь-який PCI Express x1
сумісний слот •
Швидкість до 921.6 Kbps • 128 байтний FIFO і вбудований контроль потоку •
Світлодіодна індикація і програмне забезпечення для управління •
Вбудований 15 KV ESD захист, 4 kV surge
і 2 kV electrical isolation • Широкий набір з'єднувальних боксів і кабелів •
Підтримка основних операційних систем
-
Windows,Linux и Unix.
|
|
Специфікації |
|
|
•
Апаратні |
Контролер введення-виведення |
16C550C
сумісний |
Шина |
PCI Expressx1 |
• Serial
інтерфейс |
Стандарт |
RS-422/485 |
Число
портів |
4 |
Макс. число плат в
комп'ютері |
4 |
• Serial
захист |
ESD |
15 KV |
Surge Protection |
4 kV |
Electrical Isolation |
2 kV |
•
Продуктивність |
Швидкість |
від
50 bps до 921.6 Kbps |
• Serial
параметри |
Паритет |
None, even, odd, space, mark |
Біти даних |
5, 6, 7, 8 |
Стоп
біти |
1, 1.5, 2 |
Контроль
потоку |
RTS/CTS, XON/XOFF |
• Serial
сигнали |
RS-422 |
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
RS-485-4
дротовий |
TxD+(B),
TxD-(A), RxD+(B), RxD-(A), GND |
RS-485-2
дротовий |
Data+(B),
Data-(A), GND |
•
Операційні системи |
Windows Real COM
драйвери |
DOS, Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10/11
(x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019/2022
(x64), Windows Embedded CE 5.0/6.0, Windows XP
Embedded |
Fixed TTY
драйвери |
Solaris 10, UnixWare 7,
SCO OpenServer 5, SCO OpenServer 6 |
Linux Real TTY
драйвери |
Linux kernel 2.4.x,
Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel
4.x, Linux kernel 5.x |
•
Фізичні характеристики |
Розмір |
67.2 x 103
мм Детальніше--> |
•
Навколишнє середовище |
Робоча температура |
від 0 до 55°C |
Температура
зберігання |
від -20 до 85°C |
Відносна вологість |
від 5 до 95% RH |
Висота |
до
2000 м |
•
Стандарти та сертифікація |
EMC |
EN 55032/35 |
EMI |
CISPR 32, FCC Part 15B
Class B |
EMS |
IEC 61000-4-2 ESD:
Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal:
3 V/m
IEC 61000-4-8 PFMF |
Green |
RoHS, CRoHS, WEEE |
•
Напрацювання на відмову |
Час |
433,077
годин |
База
даних |
Database Telcordia (Bellcore), GB |
•
Живлення |
Споживання |
3,414
mA @ 3.3 V |
|
Інформація для замовлення |
|
|
|
CP-134EL-A-I |
4-и портова low profile асинхронна плата RS-422/485 для шини PCI Express з 4 kV surge protection і 2 kV electrical isolation |
CP-134EL-A-I-DB9M |
4-и портова low profile асинхронна плата RS-422/485 для шини PCI Express з 4 kV surge protection і 2 kV electrical isolation, DB9 male кабель в
постачанні |
CP-134EL-A-I-DB25M |
4-и портова low profile асинхронна плата RS-422/485 для шини PCI Express з 4 kV surge protection і 2 kV electrical isolation, DB25 male кабель в
постачанні |
•
Опціональні з'єднувачі:
|
Кабелі |
CBL-M44M9x4-50 |
DB44
в 4 x DB9(M) |
CBL-M44M25x4-50 |
DB44
в 4 х DB25(M) |
|
