Мультипортові плати
MOXA

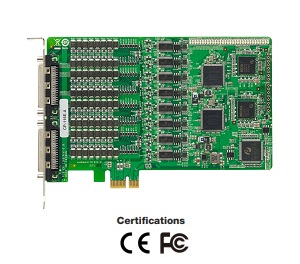

CP-116E-A
16-ти портова асинхронна плата RS-232/422/485 для шини
PCI Express
з 4 kV surge protection
Специфікація |
Інформація для замовлення
|
Документація та завантаження англійською мовою
| Відправити запит
 |
16-ти
портова асинхронна плата RS-232/422/485 для шини
PCI Express |
 |
|
 |
MOXA CP-116E-A - 16 портові RS-232, RS-422, RS-485 індустріальні плати для систем автоматизації, POS і ATM застосування. Це кращий вибір для інженерів, що займаються промислової автоматизацією і системних інтеграторів, так як плати підтримують численні операційні системи, включаючи Windows, Linux і навіть Unix.
Всі порти підтримують дуже високу швидкість передачі - до 921,6 Kbps. MOXA CP-116E-A забезпечує повний контроль модемних сигналів для забезпечення сумісності з широким діапазоном різних серійних периферійних пристроїв.
MOXA CP-116E-A підтримує шину PCI Express х1, але також може бути встановлена
в будь-який PCI Express слот. |
Інтелектуальні RS-485 плати з простою установкою і легким усуненням неполадок (запатентована технологія);
Установка мережі RS-485 відносно проста. Проблеми починаються тоді, коли живлення увімкнене і пристрої, підключені до мережі починають надсилати та отримувати дані. У більшості випадків, інженери повинні будуть виконати більш точне налаштування системи, підібравши pull high/low резистори і термінатори в стратегічних точках мережі. Нова технологія Intelligent RS-485 technology МОХА полегшує ці дії:
(1) One-Click установки - автоматично аналізується топологія мережі, а потім регулюються термінатори і pull high/low резистори.
(2) One-Click - усунення неполадок, тобто вказівка що необхідно змінити, щоб зробити мережу максимально працездатною.
|
|
Детальніше (зовнішній вигляд та розміри) >>>
|
|
Особливості |
|
|
•
Установка в будь-який PCI Express x1
сумісний слот
•
Швидкість до 921.6 Kbps
• 128 байтний FIFO і вбудований контроль потоку
•
Світлодіодна індикація і програмне забезпечення для управління
•
Вбудований 15 KV ESD захист і 4kV surge protection
•
Широкий набір з'єднувальних боксів і кабелів
•
Підтримка основних операційних систем
- Windows,Linux і Unix.
|
|
Специфікації |
|
|
| •
Апаратні |
| Контролер введення-виведення |
16C550C
сумісний |
| Шина |
PCI
Express x1 |
| • Serial
інтерфейс |
| Стандарт |
RS-232/422/485 |
| Число
портів |
16 |
| Макс. число плат в
комп'ютері |
4 |
| • Serial
захист |
| ESD |
15 KV |
| Surge Protection |
4
KV |
| •
Продуктивність |
| Швидкість |
від
50 bps до 921.6 Kbps |
| • Serial
параметри |
| Паритет |
None, even, odd, space, mark |
| Біти даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Контроль
потоку |
RTS/CTS, XON/XOFF |
| • Serial
сигнали |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 |
TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| RS-485-4
дротовий |
TxD+(B),
TxD-(A), RxD+(B), RxD-(A), GND |
| RS-485-2
дротовий |
Data+(B),
Data-(A), GND |
| •
Операційні системи |
| Windows
драйвери |
DOS, Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10/11
(x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019/2022
(x64), Windows Embedded CE 5.0/6.0, Windows XP
Embedded |
|
UNIX
драйвери |
Solaris 10, UnixWare 7,
SCO OpenServer 5, SCO OpenServer 6 |
| Linux Real TTY
драйвери |
Linux kernel 2.4.x,
Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel
4.x, Linux kernel 5.x |
| •
Фізичні характеристики |
| Розмір |
97.9 x 88.9
мм Детальніше--> |
| •
Навколишнє середовище |
| Робоча температура |
від 0 до 55°C |
| Температура
зберігання |
від -20 до 85°C |
| Відносна вологість |
від 5 до 95% RH |
| Висота |
до
2000 м |
| •
Стандарти та сертифікація |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32, FCC Part 15B
Class B |
| EMS |
IEC 61000-4-2 ESD:
Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal:
4 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal:
3 V/m
IEC 61000-4-8 PFMF |
| Green |
RoHS, CRoHS, WEEE |
| •
Напрацювання на відмову |
| Чвс |
310,993
годин |
| База
даних |
Database Telcordia (Bellcore), GB |
| •
Живлення |
| Споживання |
2,733
mA @ 3.3 V |
 |
Інформація для замовлення |
 |
|
|
| CP-116E-A |
16-ти
портова асинхронна плата RS-232/422/485 для
шини PCI Express з 4 kV surge protection |
•

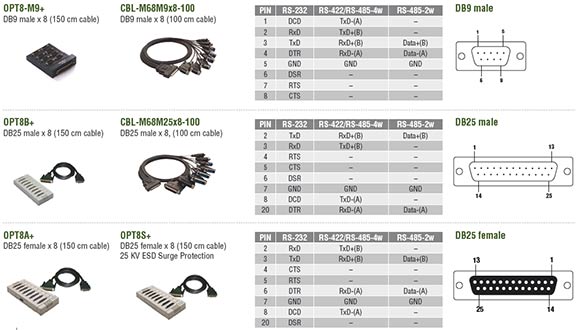

З'єднувачі:
Бокси: |
| OPT8A+ |
VHDCI 68 в 8 х DB25(F),
з'єднувальний бокс |
| OPT8B+ |
VHDCI 68 в 8 х DB25(M),
з'єднувальний бокс |
| OPT8S+ |
VHDCI 68 в 8 х DB25(F),
з'єднувальний бокс з Surge Protection |
| OPT8-M9+ |
VHDCI 68 в 8 x DB9(M),
з'єднувальний бокс |
|
OPT8-RJ45+ |
VHDCI 68
в 8 x RJ45 (8-контактний)
з’єднувальний блок |
| Кабелі: |
CBL-M68M9x8-100
(OPT8D+) |
SCSI VHDCI 68 в 8 x
DB9(M) |
CBL-M68M25x8-100
(OPT8C+) |
SCSI VHDCI 68 в 8 х
DB25(M) |
|
CBL-F9M9-150 |
DB9
female в
DB9 male serial кабель,
1.5 m |
|
CBL-F9M9-20 |
DB9
female в
DB9 male serial кабель,
20 сm |
|
