TN-5518A-8PoE |
EN 50155
ссумісні, 16 + 2G портові керовані M12 Gigabit Ethernet комутатори,
до 8 IEEE 802.3af PoE портів |
 |
16+2G
портові керовані M12 Gigabit Ethernet комутатори |
 |
|
 |
Серія MOXA ToughNet TN-5518A-8PoE - керовані M12 Ethernet комутатори, які розроблені для експлуатації в індустріальних додатках, таких як: приладове управління, управління на залізницях тощо. MOXA TN-5518A-8PoE має міцний IP54 металевий корпус, який призначений для протистояння попаданню пилу і вологи і M12 роз'єми, щоб гарантувати високу надійність з'єднань. Індустріальна мережа тепер буде захищена від збоїв, які могли бути викликані навколишнім середовищем, як наприклад, вібраціями і тряскою в транспортних додатках. |
Комутатори серії MOXA TN-5518A-8PoE Ethernet мають 16 Fast Ethernet M12 портів, що підтримують IEEE 802.3 / 802.3u / 802 / 3x з 10 / 100M, full / half-duplex, MDI / MDI-X auto-sensing, 8 з яких сумісні зі стандартом IEEE 802.3at / af PoE (Power-over-Ethernet) і два Gigabit Ethernet інтерфейси з опціональнлю функцією релейного перемикання (bypass relay function). Комутатори MOXA TN-5518A-8PoE класифікуються як обладнання, що забезпечує живлення пристроїв (PSE - power source equipment) і здатні забезпечити до 30 Ватт на порт для заживлення таких пристроїв як відеокамери, бездротові точки доступу або IP телефони.
MOXA TN-5518A-8PoE мають резервовані джерела живлення від 24 до 110 VDC для підвищення надійності індустріальних рішень.
Серія MOXA TN-5518A-8PoE сумісна зі стандартами: EN50155 / 50121-3-2 / 50121-4 (залізничні застосування) та іншими - це економічно ефективний засіб для побудови надійних індустріальних рішень для рухомих об'єктів.
|
|
Детальніше (зовнішній вигляд, розміри) >>>
|
Особливості |
|
|
- EN 50155 сумісний PoE комутатор для застосування на транспорті
- 2 Gigabit Ethernet інтерфейси з опціональною функцією релейного перемикання
(Bypass relay function)
- Робоча температура від -40 до + 75°C
- 8 IEEE 802.3at / af PoE портів (Power-over-Ethernet
- Здатні забезпечити до 30 Ватт на PoE порт при 48 VDC
- Підтримка Турбо кільця, Турбо ланцюга (recovery time <20 ms @ 250 switches) і
STP / RSTP / MSTP для мережевого резервування
- Підтримка IGMP Snooping і GMRP для фільтрації мультикастового трафіку
- Підтримка Port-based VLAN, IEEE 802.1Q VLAN і GVRP для спрощення планування мережі
- Підтримка 802.3ad, LACP для оптимізації використання смуги пропускання
|
|
|
|
Специфікації |
|
|
| ¤
Технології |
| Стандарти |
IEEE 802.3af для Power-over-Ethernet
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X)
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3x для контролю потоку,
IEEE 802.1D-2004 для Spanning Tree
протоколу,
IEEE 802.1W для Rapid STP,
IEEE 802.1s для Multiple Spanning Tree Protocol
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для
аутентифікації
IEEE 802.3ad для Port Trunk з LACP |
| Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, SNMP Inform, LLDP, IEEE 1588 PTP v2, IPv6, NTP Server/Client, EtherNet/IP, Modbus/TCP |
| MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Контроль
потоку |
IEEE802.3x flow control, back pressure flow control |
| ¤
Комутатор |
| Пріоритетних
черг |
4 |
| IGMP
груп |
256 |
| Макс. VLAN |
64 |
| VLAN
номери (VID) |
від
1 до 4094 |
| ¤
Інтерфейси |
| M12 Fast Ethernet
порти |
M12 D-coded 4-pin female
з'єднувач - на передній панелі, 10/100BaseT(X) auto negotiation speed, F/H duplex mode
і auto MDI/MDI-X |
| Gigabit Ethernet |
M12 X-coded 8-pin female
з'єднувач - на задній панелі, 10/100/1000BaseT(X) auto negotiation speed, F/H duplex mode, auto
MDI/MDI-X connection, з опціональною функцією релейного
перемикання (bypass relay function) |
| Індикатори |
10/100M (Fast Ethernet port), 10/100/1000M (Gigabit Ethernet port), PoE |
| Контакти
аварії |
2 релейних виходи в одному M12 5-контактному роз'ємі з максимальним навантаженням
1A @ 30 VDC |
| Системні
індикатори |
PWR1, PWR2,
FAULT, MSTR/HEAD, CPLR/TAIL |
| Консольний порт |
M12 A-coding, 5-контактний роз'єм |
| ¤
Механічні |
| Корпус |
Алюмінієвий сплав, IP54
(опціональні захисні ковпачки на невикористовувані порти) |
| Розміри |
TN-5518A-8PoE: 250 x 180.9 x 115 мм
Розміри --> |
| Вага |
TN-5518A-8PoE: 3,439 г |
| Установка |
Панельна, DIN-Rail (опціонально
з DK-DC50131) |
| ¤
Навколишнє середовище |
| Робоча температура |
від
-40 до 75°C |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5 до 95% (без конденсата) |
| Висота |
до 2000 м |
| ¤
Живлення |
| Вхідна
напруга |
WV:
24/36/48/72/96/110 VDC (від 16.8 до 137.5 VDC) |
| Споживання |
TN-5518A-8PoE-2GTX: 24-110 VDC, 7.1A max.
TN-5518A-8PoE-2GTXBP: 24-110 VDC, 7.1A max. |
| Захист
від струму |
Так |
| Підключення |
M23 A-coding, 5-pin male
з'єднувач |
| Захист
від неправильної полярності |
Так |
| ¤
Сертифікати |
| EMI |
CISPR 22, FCC Part 15B Class A |
| EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Safety |
EN 62368-1 |
| Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
| Freefall |
IEC 60068-2-31 |
| Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
| Залізничний
транспорт |
При панельному
монтажі: EN 50155, EN 50121-4, EN 50121-3-2,
EN 45545-2 |
| ¤ MTBF |
| Час |
TN-5518A-8PoE-2GTX: 492,359 год
TN-5518A-8PoE-2GTXBP: 457,505 год |
| Стандарт |
Telcordia SR332, GB, 25°C |
|
|
|

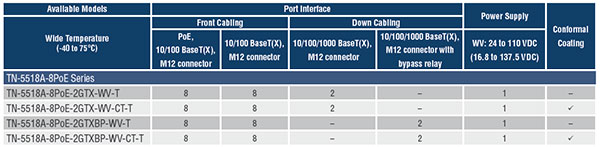

Інформація для
замовлення |
|
|
| TN-5518A-8PoE-2GTX-WV-T |
Керований Ethernet комутатор з 8 10/100BaseT(X) портами, 8 PoE, 10/100BaseT(X) портами і 2 10/100/1000BaseT(X) портами, M12 з'єднувачі, живлення 24 - 110 VDC, робоча температура від
-40 до 75°C |
| TN-5518A-8PoE-2GTX-WV-CT-T |
Керований Ethernet комутатор з 8 10/100BaseT(X) портами, 8 PoE, 10/100BaseT(X) портами і 2 10/100/1000BaseT(X) портами, M12 з'єднувачі, живлення 24 - 110 VDC, робоча температура від
-40 до 75°C, модель з захисним покриттям (conformal coating model) |
| TN-5518A-8PoE-2GTXBP-WV-T |
Керований Ethernet комутатор з 8 10/100BaseT(X) портами, 8 PoE, 10/100BaseT(X) портами і 2 10/100/1000BaseT(X) портами, M12 з'єднувачі, 2 Gigabit порти підтримують функцію релейного резервування, живлення 24 - 110 VDC, робоча температура від
-40 до 75°C |
| TN-5518A-8PoE-2GTXBP-WV-CT-T |
Керований Ethernet комутатор з 8 10/100BaseT(X) портами, 8 PoE, 10/100BaseT(X) портами і 2 10/100/1000BaseT(X) портами, M12 з'єднувачі, 2 Gigabit порти підтримують функцію релейного резервування, живлення 24 - 110 VDC, робоча температура від
-40 до 75°C, модель з захисним покриттям
(conformal coating model) |
 |
|
|
|
