MOXA ToughNet TN-4516A-4GTX - керований M12 Ethernet комутатор, який
розроблений для індустріального застосування - на залізницях,
транспорті і т.п. MOXA TN-4516A-4GTX має міцний IP40 металевий
корпус, який призначений для протистояння попаданню пилу і вологи і
має M12 роз'єми, щоб гарантувати надійність з'єднання - все це
дозволяє запобігти збоям, які могли б бути викликані навколишнім
середовищем, як наприклад, вібрацією або тряскою в транспортних
додатках. Комутатор розроблений так, щоб він міг бути встановлений
безпосередньо в транспортному засобі і не потребує додаткового
захисту, навіть при вкрай важких зовнішніх умовах. |
MOXA TN-4516A-4GTX
Ethernet комутатори мають 12 Fast Ethernet M12 портів і 4
Gigabit Ethernet порти з функцією релейного перемикання,
підтримка розширеного температурного діапазону від -40 ° до 75 °
C. Серія MOXA TN-4516A-4GTX сумісна зі стандартами: EN50155 -
температура, захист від перешкод і вібрації, резервоване
живлення - це економічно ефективний засіб для побудови надійних
індустріальних мереж.
Моделі MOXA TN-4516A-4GTX підтримують широкий діапазон вхідної
напруги від 24 до 110 VDC, що дозволяє використовувати одну й ту
ж модель для різних типів додатків. Крім того, ізольовані,
резервовані джерела живлення дозволяють підвищити надійність
комунікаційних рішень.
|
Особливості |
° |
IPv6 Ready лого (IPv6 Logo Committee certified) |
° |
Основне EN50155-сумісне рішення Gigabit Ethernet комутатора для залізничних застосувань |
° |
Підтримка DHCP Option 82 для призначення IP адреси з різними політиками |
° |
Підтримка індустріальних Ethernet протоколів Modbus / TCP і
EtherNet/IP* |
° |
Підтримка Турбо кільця, Турбо ланцюга і RSTP / STP (IEEE802.1w / D) і MSTP * для мережевого резервування |
° |
Підтримка IGMP Snooping і GMRP для фільтрації мультикастового трафіку |
° |
Підтримка Port-based VLAN, IEEE 802.1Q VLAN і GVRP для спрощення планування мережі |
° |
Підтримка
QoS (IEEE 802.1p/1Q
і TOS / DiffServ) |
° |
Підтримка 802.3ad, LACP для оптимізації використання смуги пропускання |
° |
Підтримка TACACS +, SNMPv3, IEEE 802.1x, HTTPS і SSH для забезпечення мережевої безпеки |
° |
Підтримка SNMP V1 / V2C / V3 для різних рівнів безпечного управління |
° |
Підтримка RMON для ефективного мережевого управління |
° |
Широкосмугове управління смугою пропускання для запобігання від непередбачуваного стану пристроїв |
° |
Блокування портів - дозволяє використовувати порти тільки з авторизованих MAC адрес |
° |
"Дзеркальні" порти для зручності налагодження |
° |
Автоматичні попередження про аварійні ситуації по email і на релейних виходах |
° |
Line-swap fast recovery |
° |
Автоматичне відновлення IP адрес пристроїв, що підключаються |
° |
LLDP для автоматичного виявлення топології мережі для програмного забезпечення управління |
° |
Конфігурація з використанням Web browser, Telnet / Serial консолі, і Windows utility |
° |
Панельна установка |
|
|
|
Специфікації |
|
|
¤Технологии |
Стандарти |
IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X) IEEE 802.3ab для 1000BaseT(X), IEEE 802.3x для
контролю потоку, IEEE 802.1D-2004* для Spanning Tree
протоколу, IEEE 802.1W для Rapid STP, IEEE 802.1s* for Multiple Spanning Tree Protocol IEEE 802.1Q для VLAN Tagging, IEEE 802.1p для Class of Service, IEEE 802.1X для
аутентифікації IEEE 802.3ad для Port Trunk
з LACP IEEE 802.3af для Power-over-Ethernet
|
Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, EtherNet/IP, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client, TACACS+ |
MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Контроль
потоку |
IEEE802.3x, back pressure |
¤
Комутатор |
Пріоритетних
черг |
4 |
IGMP
груп |
256 |
Макс. VLAN |
64 |
VLAN
номери (VID) |
від
1 до 4094 |
¤
Інтерфейси |
M12 Fast Ethernet
порти |
На
передній панелі, 10/100BaseT(X) auto negotiation speed, F/H duplex mode
і auto MDI/MDI-X |
Gigabit Ethernet |
На передній панелі, M12 з'єднувачі, 10/100 / 1000BaseT (X) auto negotiation speed, F / H duplex mode, auto MDI / MDI-X з функцією релейного перемикання |
Індикатори |
10/100M (fast Ethernet port), 10/100/1000M (Gigabit Ethernet port) |
Контакти
аварії |
2 релейних виходу в одному M12 5-контактному роз'ємі з максимальним навантаженням
1A @ 30 VDC |
Системні
індикатори |
PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
Консольний порт |
M12 5-контактний роз'єм |
¤
Механічні |
Корпус |
Металевий, IP40 |
Вага |
2550 г |
Установка |
Панельна |

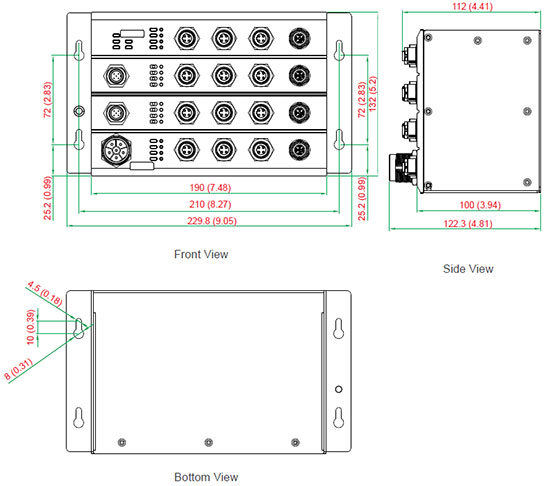

Розміри |
229.8 x 132 x 122.3 мм |
|
¤
Навколишнє середовище |
Робоча температура |
від
-40 до 75°C |
Температура
зберігання |
від
-40 до 85°C |
Відносна
вологість |
від
5 до 95% (без
конденсату) |
¤
Живлення |
Вхідна
напруга |
від
24 до 110 VDC (від 16.8 до 137.5 VDC) |
Споживання |
0.7 A @ 24 VDC |
Захист
від струму |
Так |
Підключення |
M23 A-coding, 5-pin male
з'єднувач |
Захист
від неправильної полярності |
Так |
¤
Сертифікати |
EMI |
CISPR 22, FCC Part 15B Class A |
EMC |
EN 55032/24 |
EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
Safety |
IEC 60950-1, UL 61010-2-201 |
Shock |
IEC 60068-2-27, IEC 61373,
EN 50155 |
Freefall |
IEC 60068-2-31 |
Vibration |
IEC 60068-2-64, IEC 61373, EN
50155 |
Залізничний
транспорт |
EN 50121-4, EN 50155, IEC 60571, EN 45545-2 |
¤ MTBF |
Час |
556,025 год |
Стандарт |
Telcordia SR332 |
|
|
|
Інформація для
замовлення |
|
|
TN-4516A-4GTX-WV-T |
Керований Ethernet комутатор з 12 10 / 100BaseT (X) портами і 4 10/100 / 1000BaseT (X) портами з M12 з`єднувачами, подвійне
резервоване живлення (24 - 110 VDC), робоча температура від
-40 до +75°C |
TN-4516A-4GTX-WV-CT-T |
Керований Ethernet комутатор з 12 10 / 100BaseT (X) портами і 4 10/100 / 1000BaseT (X) портами з M12 з`єднувачами, подвійне
резервоване живлення (24 - 110 VDC), робоча температура від -40 до + 75 ° C, захисне покриття |
TN-4516A-4GTXBP-WV-T |
Керований Ethernet комутатор з 12 10 / 100BaseT (X) портами і 4 10/100 / 1000BaseT (X) портами з M12 з`єднувачами і функцією релейного перемикання, подвійне резервоване живлення (24 - 110 VDC), робоча температура від
-40 до +75°C |
TN-4516A-4GTXBP-WV-CT-T |
Керований Ethernet комутатор з 12 10 / 100BaseT (X) портами і 4 10/100 / 1000BaseT (X) портами з M12 з`єднувачами і функцією релейного перемикання, подвійне
резервоване живлення (24 - 110 VDC), робоча температура від -40 до + 75 ° C, захисне покриття |
|
|
|
