MOXA Ethernet
введення/виведення і RTU
|
Серія ioPAC 8600
Модульні RTU контролери з підтримкою програмування на
C/C++, IEC 61131-3 |
Специфікація
|
Інформація для
замовлення |
Документація та завантаження англійською мовою
|
Запитати
|
|
|
Модульні RTU контролери з підтримкою програмування на
C/C++, IEC 61131-3 |
|
|
Модульні програмовані контролери ioPAC 8600 на
100% є модульними, що дає вам свободу вибору
модулів живлення, об’єднавчої плати, зв’язку та
модулів вводу-виводу, які потрібні для вашої
програми. Крім того, ioPAC 8600 покращує
архітектуру апаратної системи та ключові функції ioPAC 8020 та ioPAC 8500 разом, а також має шину Ethernet на об’єднавчій платі для підтримки
модулів комутацій Ethernet..
|
ioPAC
8600 підтримує мови програмування C/C++ і IEC
61131-3 і готові до запуску послуги, включаючи
Modbus TCP/RTU, SNMP, реєстрацію даних і
сповіщення електронною поштою, щоб задовольнити
різні вимоги клієнтів. Завдяки активному тегу та
програмному забезпеченню для інтеграції даних
MX-AOPC UA Suite серія ioPAC 8600 надає
комплексне рішення для збору даних і керування
додатками в суворих умовах.
Повністю новий
високопродуктивний модуль CPU30
Модуль
ioPAC 8600-CPU30 Moxa оснащений новим
високопродуктивним процесором Cortex™ A8 з
частотою 1 ГГц, який значно скорочує час циклу
та дозволяє користувачам одночасно запускати
більше програм. Завдяки 4 ГБ eMMC модуля CPU30
ioPAC 8600 може підтримувати більше протоколів
зв’язку для більш широкого діапазону сценаріїв.
CPU30 також резервує до 1,7 ГБ внутрішньої
пам’яті, що дає користувачам свободу розробляти
більш складні програми для конкретних додатків
ioPAC. Як додатковий бонус, користувачі можуть
розробляти програми безпосередньо на ioPAC.
Орієнтований на тег
дизайн і готовий до запуску сервіс
Програмовані контролери
ioPAC 8600 Moxa використовують дизайн,
орієнтований на теги, із готовими до запуску
службами. Конструкція, орієнтована на теги,
допомагає спростити з’єднання між контролером
ioPAC 8600 і віддаленими системами введення/виводу,
а також дозволяє легко керувати статусом вводу/виводу,
реалізуючи процедури отримання/налаштування для
читання/запису значень тегу, навіть якщо ви не
особливо знайомі з FBD та API ПЛК. Готовий до
запуску сервіс дозволяє програмістам швидко
налаштовувати послуги (SNMP, Modbus RTU/TCP,
повідомлення електронної пошти тощо) без
написання жодного рядка коду, скорочуючи
розробку складних комунікаційних програм до
кількох клацань мишею. Орієнтований на тег
дизайн ioPAC 8600 і готовий до запуску сервіс
значно підвищують продуктивність інженера.

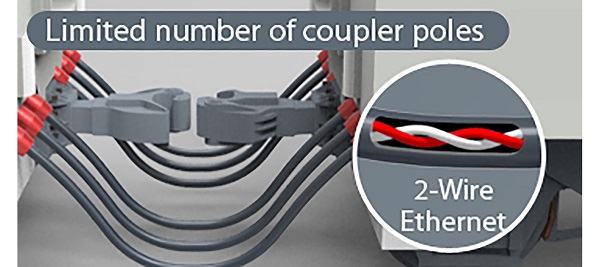

Технологія
2-дротового Ethernet
Технологія 2-дротового Ethernet від Moxa
пропонує системним інтеграторам привабливий
варіант для оновлення IP-мережі поїзда до
магістральної мережі Ethernet 10/100 Мбіт/с за
допомогою існуючого 2-провідного кабелю. Ця
інноваційна технологія значно зменшує
використання кабелю, забезпечуючи передачу
Ethernet зі швидкістю 100 Мбіт/с лише по двох
проводах, тим самим зменшуючи вагу поїзда та
покращуючи енергоефективність. 2-провідний
модуль комутатора Ethernet підтримує функцію
обходу Ethernet, що гарантує, що магістраль
Ethernet продовжуватиме працювати, навіть якщо
один блок ioPAC без живлення. Як додатковий
бонус, установивши два 2-дротові модулі Ethernet
в одному блоці ioPAC, мережа може передавати зі
швидкістю 200 Мбіт/с і забезпечити резервну
архітектуру.
Компактне, легке
інтегроване рішення
Компактний програмований контролер ioPAC
8600 добре підходить для монтажних приміщень
невеликого розміру, а його легка конструкція
зменшує споживання енергії та дозволяє виробу
витримувати знос при застосуванні на залізниці.
Однак невеликий розмір ioPAC не обмежує його
можливості. ioPAC 8600 оснащений універсальними
подвійними вводами живлення, які підтримують всі
напруги на залізниці. Завдяки підтримці модулів
85M і 86M, програмований контролер ioPAC 8600
може реалізувати різноманітні сценарії
введення-виведення, необхідні для додатків
поїздів. ioPAC 8600 також підтримує різноманітні
комунікаційні інтерфейси, включаючи Ethernet,
послідовний, CAN і HART. Системні інтегратори
можуть контролювати або контролювати підсистеми
за допомогою ioPAC 8600, який економить простір
і надає потужні функції, які як вписуються в
бюджет системного інтегратора, так і долають
труднощі з встановленням.
|

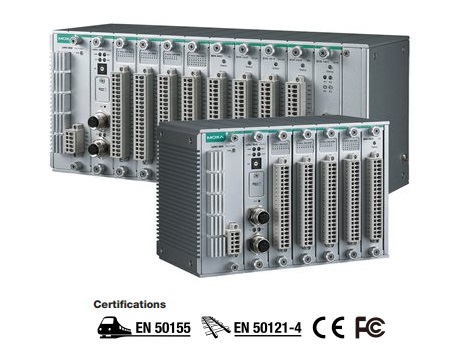

Детальніше про пристрій (зовнішній вигляд, розміри)
>>>
|
|
Особливості |
|
|
-
Модульна конструкція ЦП/живлення/об’єднавчої
плати, яка підтримує модулі 85M/86M
- Орієнтований на тег дизайн із готовими до
запуску сервісами
- Підтримує мови програмування C/C++ та IEC
61131-3
- Компактна, легка конструкція
- Підтримує резервний модуль живлення з
подвійними входами живлення
- Модуль DI/O від 24 до 110 В та модуль
універсального діапазону вхідної потужності
- Відповідає стандарту EN 50121-4
- Відповідає всім вимогам стандарту EN 50155
|
|
|
Специфікації |
|
|
¤
Комп'ютер |
Голавний
процесор |
32-bit
Cortex-A8 1 GHz CPU |
Пам'ять |
• SDRAM:
512 MB DDR3(L)
• eMMC: 4 GB (1.7 GB зарезервовано для користувача)
• SPI-NVRAM: 128 KB
• microSD™ Slot: До 32 GB (SD 2.0 сумісний) |
Операційна
система |
Real-time
Linux (PREEMPT_RT) |
Годиннмк |
Реального
часу з резервним конденсатором |
Примітка |
Для роботи при екстремальних температурах потребує індустріальних SD карт |
¤ Ethernet
інтерфейс |
Кількість
портів |
2 |
Порти
10/100BaseT(X)
(4-контактний роз'єм з
D-кодуванням M12) |
Версія M12:
2, 1 MAC-адреса (обхід Ethernet) або 2
MAC-адреси, можна вибрати перемичку |
Порти
10/100BaseT(X)
(роз'єм RJ45) |
Версія
RJ45: 2, 1 MAC-адреса (обхід Ethernet)
або 2 MAC-адреси, можна вибрати
перемичку |
Захист |
1.5KV |
¤ Serial
інтерфейс |
Тип інтерфейсу |
• 1 RS-232
(TxD, RxD, GND),
консольний порт,
3-pin з'єднувач
(115200, n, 8, 1) |
¤
Характеристики
ПЗ |
Мова
програмування |
C/C++, IEC
61131-3 |
Параметри конфігурації |
Утиліта
Windows (RTUxpress) |
Промислові протоколи |
Modbus TCP Client (Master), Modbus TCP
Server (Slave), Moxa AOPC (Active Tag),
SNMPv1/v2c Trap, SNMPv1/v2c/v3 |
Управління |
BOOTP, IPv4, SMTP, UDP, TCP/IP |
Безпека |
SSH |
Управління часом |
SNTP |
¤
Modbus RTU/ASCII |
Підтримувані
функції |
1, 2, 3, 4, 5, 6, 15, 16 |
Режими |
Master,
Slave |
¤
Modbus TCP |
Підтримувані
функції |
1, 2, 3, 4, 5, 6, 15, 16 |
Режими |
Master,
Slave |
¤
Фізичні характеристики |
Корпус |
Алюміній |
Слотів для модулів введення/виведення |
ioPAC
8600-BM005: 5
ioPAC 8600-BM009: 9
ioPAC 8600-BM012: 12 |
Розмір |
ioPAC
8600-BM005: 205.65 x 133.35 x 100 mm
ioPAC 8600-BM009: 324.8 x 133.35 x 100
mm
ioPAC 8600-BM012: 436.8 x 132.2 x 100 mm
Детальніше
->>
|
Вага |
ioPAC
8600-BM005: 2560 г.
ioPAC 8600-BM009: 3690 г.
ioPAC 8600-BM012: 4550 г.
Серія ioPAC 8600-CPU30-RJ45: 148 г.
Серія ioPAC 8600-CPU30-M12: 181 г.
ioPAC 8600 PW10-15W: 213 г.
ioPAC 8600 PW10-30W: 370 г. |
Монтаж |
DIN-Rail,
настінний
(опціональний кіт) |
З'єднувач |
Термінальний
блок з пружинними
контактами |
¤
Навколишнє середовище |
Робоча температура |
від
-40 до 75°C |
Відносна
вологість |
від
5 до 95% RH |
Температура
зберігання |
від
-40 до 85°C |
Висота |
до
2000
м |
¤
Живлення
|
Живлення |
24 VDC
номінальне, до 110 VDC |
З'єднувач
|
Термінал євроблок
пружинного типу |
Кількість джерел живлення |
2 |
Споживання |
223 mA @ 24
VDC |
Гальванічна
розв'язка |
3k VDC |
¤
Сертифікати |
Safety |
UL508 (Pending) |
EMI |
CISPR 32,
FCC Part 15B Class A |
EMC |
EN 55032/24,
EN 61000-6-2/-6-4 |
Shock |
IEC 60068-2-27 |
Vibration |
IEC 60068-2-6 |
Rail Traffic |
EN 50155, EN 50121-4 |
¤
MTBF (час напрацювання на відмову) |
Час |
Серія ioPAC
8600-CPU30: 1 358 656 годин
ioPAC 8600-PW10-15W-T: 1 752 960 годин
ioPAC 8600-PW10-30W-T: 1 341 777 годин |
База
даних |
Telcordia
(Bellcore) |
|
|
|

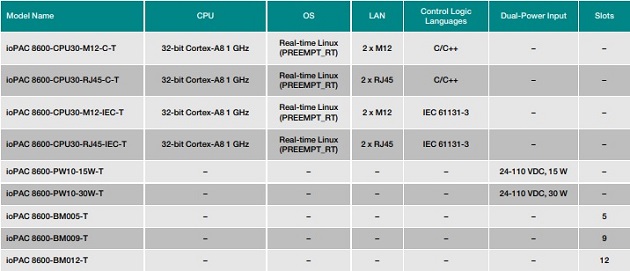

Інформація для замовлення |
|
|
|
|
Монтажный комплект |
WK-75 |
Настінне
кріплення |
Сумісні
модулі |
Модулі для RTU
контролерів серії ioPAC 8600 |
|
|
Модулі
цифрових входів |
¤ |
85M-1602-T
16 цифрових входів, 24 VDC, sink/source тип,
сухі контакти |
¤ |
86M-1620D-T
16 цифрових входів, 24
-110 VDC, sink тип, канал
LED, PNP |
¤ |
86M-1832D-T
8 цифрових входів, 24 VDC, sink/source тип,
канал LED,
канал-канал
ізоляція 1k VDC,
мокрі контакти
(NPN або PNP) |
Модулі
цифрових виходів |
¤ |
85M-2600-T 16
цифрових виходів, 24 VDC, sink/source тип |
¤ |
86M-2821D-T
8 цифрових виходів, 24-110 VDC,
канал LED, source тип |
¤ |
86M-2830D-T
8 цифрових виходів, 24 VDC,
канал-канал
ізоляція 1k VDC,
канал LED, sink тип |
Модулі
аналогових
входів |
¤ |
85M-3800-T 8
аналогових входів, від 4 до 20 mA |
¤ |
85M-3810-T 8
аналогових входів, від 0 до 10 VDC |
¤ |
85M-3801-T 8
аналогових входів, від 4 до 20 mA, 40 kHz |
¤ |
85M-3811-T 8
аналогових входів, від 0 до 10 VDC, 40 kHz |
Модулі
аналогових
виходів |
¤ |
86M-4420-T
4 аналогових вихода,
від 0 до 20 mA
або від 4 до 20 mA;
від 0
до 10 В,
від -10 до
10 В |
Serial
модулі |
¤ |
85M-5401-T
4 serial порти |
RTD
модулі |
¤ |
85M-6600-T
RTD входи |
Модулі
термопар |
¤ |
85M-6810-T
Входи термопар 8 каналів |
Модулі
реле |
¤ |
86M-1604D-T
6 виходів
з реле, канал
LED |
Модулі
Ethernet |
¤ |
86M-5212U-T
2 порта 2-х
проводного Ethernet
комутатора |
Модулі
CAN |
¤ |
86M-5250-T
2 CAN порта
|
|
|
|
|
|
|
