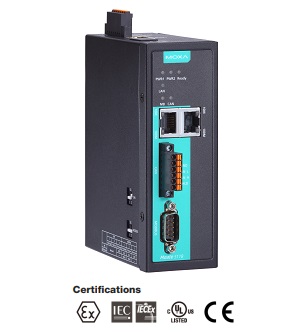

 Серія MGate™ 5118
  1 портові CAN-J1939 в Modbus / PROFINET / EtherNet / IP шлюзи

Специфікація | Інформація для замовлення | PDF файли та завантаження англійською мовою  | Відправити запит

 1 портові Modbus шлюзи





Шлюзи серії MGate 5118 підтримують протокол J1939 SAE, який базується на шині CANBus (Controller Area Network). SAE J1939 використовується для здійснення зв'язку та діагностики компонент транспортних засобів, генераторів, дизельних двигунів, а також компресорів, важких вантажівок промисловості і резервних джерел живлення. В даний час прийнято використовувати блок управління двигуном (engine control unit - ECU), щоб контролювати цими видами пристроїв, і все більше і більше додатків використовують програмовані логічні контролери для автоматизації технологічних процесів моніторингу стану J1939 пристроїв, підключених до ECU.

   Шлюзи серії MGate 5118 підтримують Modbus RTU/ASCII/TCP, EtherNet/IP і PROFINET протоколи, які найбільш часто використовуються в PLC додатках. Пристрої, що підтримують протокол J1939 можуть контролюватися і управлятися за допомогою PLC і SCADA систем, що використовують протоколи Modbus RTU/ASCII/TCP, EtherNet/IP і PROFINET. Використовуючи MGate 5118 можна застосовувати один і той же шлюз в різних PLC середовищах.

  Особливості
° Автовизначення J1939 команд
° Вбудований моніторинг трафіку J1939 / Діагностика / інструмент Live List
° Підтримка перетворення J1939 в RTU/ASCII/TCP, EtherNet/IP, PROFINET
° Призначені для використання в небезпечних зонах: C1D2, ATEX, IECEx
° Мають MicroSD карти для конфігурації, резервного копіювання та дублювання, а також журнал подій
° 2 кВ ізоляція CAN шини і Modbus послідовних портів
° Моделі з широким діапазоном робочих температур від -40 до 75°C
° Сумісні з IEC 62443-4-2.

  Специфікації
° Індустріальні протоколи
Протоколи SAE J1939, Modbus RTU/ASCII/TCP, PROFINET, EtherNet/IP
Протоколи перетворення • J1939 в Modbus RTU/ASCII (Master/Slave)
• J1939 в Modbus TCP (Client/Server)
• J1939 в EtherNet/IP (Scanner/Adapter)
• J1939 в PROFINET (I/O Device)
° Ethernet інтерфейс
Протоколи Modbus TCP (Client/Server), PROFINET (I/O device),
EtherNet/IP (Scanner/Adapter)
Число портів 2 (1 IP адреса)
Швидкість 10/100 Mbps, Auto MDI/MDIX
З'єднувачі RJ45 8 пин
Magnetic Isolation Protection 1.5 KV вбудована
° CAN-J1939 Serial інтерфейс
Протокол SAE J1939
Число портів 1
З'єднувач Термінальний блок 6 пін
Термінатор 120 Ω
Захист 2 kV
Швидкість  250 kbps і 500 kbps
° Modbus Serial інтерфейс
Протокол Modbus RTU/ASCII (Master/Slave)
Число портів 1
Стандарт RS-232/422/485, програмно обираний
З'єднувач ТDB9 male
Pull High/Low резистори для RS-485  1 kΩ, 150 kΩ
Захист 2 kV
° Modbus Serial параметри
Біти даних 8
Стоп біти 1, 2
Управління потоком RTS/CTS, RTS Toggle
Паритет None, Even, Odd, Space, Mark
Швидкість від 50 bps до 921.6 Kbps
° Modbus Serial сигнали
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w Data+, Data-, GND
° Програмне забезпечення
Протоколи TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2, v3), MIB-II, ARP, Telnet
Опції конфігурації Web console
Утиліти Device Search Utility (DSU) for Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2
Підтримка MXview, MXconfig, IEC 62443-4-2
° Фізичні характеристики
Матеріал корпусу Метал (IP30)
Вага 589 г
Розміри 45.8 x 105 x 134 мм

° Навколишнє середовище
Робоча температура від 0 до 60°C - стандартна
від -40 до 75°C - Т модель
Температура зберігання від -40 до 85°C
Відносна вологість від 5 до 95% RH
° Живлення
Живлення від 12 до 48 VDC
Підключення Термінальний блок
Споживання • 416 mA @ 12 VDC
• 195 mA @ 24 VDC;
• 110 mA @ 48 VDC
° Сертифікати
Safety EN 60950-1(LVD), UL 61010-2-201
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power 1 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 10 A/m
EMC CE, FCC
Hazardous Location  Class I Division 2, ATEX, IECEx (Note: Certification is underway. Please contact a Moxa slaes representative for details.)
EMI CISPR 22, FCC Part 15B Class B
Shock IEC60068-2-27
Freefall IEC60068-2-32
Vibration IEC 60068-2-6, IEC 60068-2-64

 Інформація для замовлення
MGate 5118 1 портовий шлюз J1939 в Modbus/PROFINET/EtherNet/IP, робоча температура від 0 до 60°C
MGate 5118-T 1 портовий шлюз J1939 в Modbus/PROFINET/EtherNet/IP, робоча температура від -40 до 75°C
Додатково
Mini DB9F-to-TB
Mini Female DB9 в Terminal Block
WK-51-01
Настінний комплект кріплення
