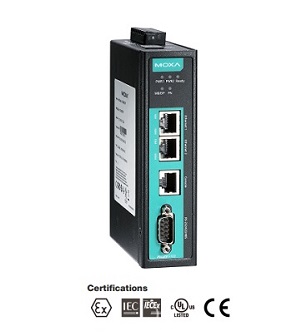

 Серія MOXA MGate 5103
  Однопортові Modbus RTU/ASCII/TCP/EtherNet/IP в PROFINET шлюзи

Специфікація | Інформація для замовлення | PDF файл опису англійською мовою  | Відправити запит

 Однопортові Modbus RTU/ASCII/TCP/EtherNet/IP в PROFINET шлюзи

  Серія індустріальних Ethernet шлюзів MOXA MGate 5103 призначена для забезпечення зв'язку між Modbus RTU / ASCII / TCP, EtherNet / IP і PROFINET. Вона дозволяє інтегрувати існуючі Modbus пристрої в мережу PROFINET, використовувати MGate 5103 в якості ведучого / веденого Modbus або EtherNet / IP-адаптора для збирання даних і обміну даними з пристроями PROFINET. Дані обміну будуть також збережені в шлюзі. Шлюз перетворює збережені дані Modbus або EtherNet / IP в пакети PROFINET, тому контролер PROFINET IO може управляти або контролювати польові пристрої.

Конфігурація за допомогою веб-консолі
  Серія MGate 5103 поставляється з ілюстрованим керівництвом для швидкого старту, призначеним для спрощення конфігурації. За допомогою Quick Setup можна легко отримати доступ до режимів перетворення протоколу і завершити налаштування в кілька простих етапів. Серія MGate 5103 також підтримує функцію експорту GSDML. Файли GSDML можна імпортувати в ПЛК PROFINET, щоб заощадити час при налаштуванні ПЛК.

Моніторинг Modbus RTU / ASCII / TCP трафіку
  Шлюзи MGate 5103 підтримують протокол моніторингу трафіку Modbus RTU / ASCII / TCP для спрощення пошуку неполадок, що особливо важливо на етапі установки. Проблеми зв'язку можуть бути викликані невірними параметрами програмного забезпечення, такими як ведені ідентифікатори і регістри або невірною конфігурацією команд. За допомогою Modbus RTU / ASCII / TCP Protocol Traffic Monitor можна перевірити захоплені дані і легко визначити причину помилок.

Функції обслуговування
   Шлюзи серії MGate 5103 надають веб-консоль і Telnet консоль для віддаленого обслуговування. Функції шифрування, включаючи HTTPS і SSH, підтримуються для забезпечення мережевої безпеки. Крім того, передбачені функції для запису подій підключення і подій обслуговування Modbus. Користувачі можуть переглядати дані журналу віддалено через веб-консоль.

  Особливості
° Підтримка пристроїв PROFINET
° Підтримка Modbus RTU / ASCII / TCP master / slave
° Легке налаштування за допомогою веб інтерфейсу
° Підтримка EtherNet / IP-адапторів
° Повна діагностична інформація для обслуговування
° Вбудований моніторинг трафіку Modbus
° Карта microSD для резервного копіювання конфігурації і журналів подій
° Модель з розширеним температурним діапазоном від -40 до 75°C.
° Порт Modbus з вбудованою ізоляцією 2 кВ
° Вбудована можливість Ethernet каскадування для простої проводки
° Функції безпеки на базі IEC-62443

  Специфікації
° Ethernet інтерфейс
Протокол EtherNet/IP, Modbus TCP, PROFINET RT
Число портів 2 (1 IP, використовується для каскадування)
Швидкість 10/100 Mbps, Auto MDI/MDIX
З'єднувач 8-pin RJ45
Magnetic Isolation Protection 1.5 KV вбудована
PROFINET • Тип: пристрій / підлеглий
• Макс. розмір даних для кожної передачі введення / виведення:
     Вхід: 512 байт
     Вихід: 512 байт
• Макс.
кількість з'єднань:
     MGate як PROFINET IO пристрій:
     1 з'єднання для читання / запису
EtherNet/IP • Клас: Адаптор
• Підтримувані об'єкти CIP: Identity, Message Router, Assembly,
    Connection Manager, TCP/IP interface, Ethernet link, Port
• Макс.
кількість з'єднань:
   MGate as Adapter: 16
з'єднань для читання
     1
з'єднання для читання / запису
• Макс. загальний об'єм даних введення / виведення:
     Вхід: 496 байт
     Вихід: 496 байт
Modbus TCP • Режим: Клієнт / Сервер
• Підтримувані функції: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Макс. кількість команд: 128
• Макс. кількість
з'єднань:
    MGate як клієнт Modbus TCP: 32
    MGate як сервер Modbus TCP: 32
• Макс. загальний об'єм даних введення / виведення:
    Вхід: 512 байт
    Вихід: 512 байт
° Serial інтерфейс
Число портів 1
Протокол Modbus RTU/ASCII Master/Slave
Інтерфейс RS-232/422/485 програмно обираний
З'єднувач DB9 male
RS-485 Data Direction Control  ADDC® (automatic data direction control)
Pull High/Low резистори для RS-485 1 KΩ, 150 KΩ
Термінатори для RS-485  120 Ω
Ізоляція  2 kV
° Serial інтерфейс параметри
Біти даних 7, 8
Стоп біти 1, 2
Управління потоком RTS/CTS, DTR/DSR (RS-232 тільки)
Паритет None, Even, Odd, Space, Mark
Швидкість від 50 bps до 921.6 Kbps
° Serial сигнали
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w Data+, Data-, GND
° Програмне забезпечення
Опції конфігурації Web Console, Serial Console
Утиліти MGate Manager for Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2
Підтримка MXconfig, MXview, SNMP (v1, v2, v3), Private MIB
° Фізичні характеристики
Матеріал корпусу метал, IP30
Вага 507 г
Розміри 36 x 105 x 140 mm

° Навколишнє середовище
Робоча температура від 0 до 60°C - стандартна модель
від -40 до 75°C - Т-модель
Температура зберігання від -40 до 85°C
Відносна вологість від 5 до 95% RH
° Живлення
Вхідна напруга від 12 до 48VDC
Споживання 455 mA @ 12 VDC; 125 mA @ 48 VDC
З'єднувач термінальний блок
° Сертифікати
Safety UL 508, EN 60950-1
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m
IEC 61000-4-8 PFMF
EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class B
Shock  IEC 60068-2-27
Freefall  IEC 60068-2-32
Vibration  IEC 60068-2-6, IEC 60068-2-64
Hazardous Location  Class 1 Division 2, ATEX, IECEx
° Напрацювання на відмову
MTBF (mean time between failures)  859,422 годин стандарт elcordia SR332

 Інформація для замовлення
MGate 5103 Oднопортовий Modbus RTU/ASCII/TCP/EtherNet/IP в PROFINET шлюз, живлення 12-48 VDC, рабоча температура від 0 до 60°C
MGate 5103-T Oднопортовий Modbus RTU/ASCII/TCP/EtherNet/IP в PROFINET шлюз, живлення 12-48 VDC, рабоча температура від -40 до 75°C
