Multiple WAN
програмований маршрутизатор |
 |
 |
 |
MOXA MAR-2000 - компактний, програмований RISC-базований бездротовий маршрутизатор з численними можливостями бездротової маршрутизації. Маючи вбудовані модулі GPS, HSPA + і 802.11a/b/g/n бездротового зв'язку, незалежне силове живлення на роз'ємах модулів і високу температурну стійкість, MOXA MAR-2000 відповідає EN 50155 специфікації. Вбудовані 32 Мб NOR Flash ROM і 512 МБ SDRAM забезпечують досить пам'яті для установки власного програмного забезпечення, а 512 Мб NAND Flash може використовуватися для забезпечення додаткового зберігання даних. CompactFlash сокет забезпечує додаткове збільшення обсягу пам'яті, коли це необхідно.
|
Вбудований модуль GPS підтримує гео-визначення координат, що робить його ідеальним для управління бездротовими з'єднаннями в крос-WAN середовищах, що асоціюється з розташуванням на рухомих складах та інших транспортних засобах.
Рухливі об'єкти при переміщенні часто стикаються з перемиканнями мереж, такими як Wi-Fi, UMTS і HSPA +. MAR-2000 підтримує multiple-WAN і функції вибору резервного бездротового з'єднання, щоб вони завжди залишалися доступними, стабільними і надійними.
Крім цього, серія MAR-2000 включає до свого складу моделі, призначені для надійної роботи в екстремальних умовах при температурі від
-25 до 70 °C.
|
|
Особливості |
|
 |
Multiple WAN
динамічна маршрутизація |
| |
Управління маршрутизацією на основі політик |
| |
WEB
базований інтерфейс управління |
| |
П'ять смуг UMTS/HSPA+ і чотири смуги GSM/GPRS/EDGE, індустріальний IP модем |
| |
IEEE
802.11a/b/g/n бездротовий AP/bridge/client |
| |
Сумісність з основними специфікаціями
EN 50155 |
| |
Вбудований 50
канальний GPS |
| |
Модель
з робочою температурою від -25 до 70 °C |
|
Специфікації |
|
| ¤
Апаратна частина |
| Процесор |
Intel XScale IXP435, 533 MHz |
| Попередньо
інстальована ОС |
Linux 3.8.13 |
| DRAM |
512 MB DDR2 SDRAM |
| Flash |
• 32 MB NOR Flash
для зберігання операційної системи
• 512 MB NAND Flash, до 1 GB для зберігання
системних файлів, кеша, даних |
| USB |
USB 2.0 host x 2 |
| ¤
Розширення пам'яті |
| Слот |
CompactFlash (Type I/II), до 8 GB |
| ¤ Ethernet |
| Magnetic Isolation Protection |
Вбудована
1.5 KV |
| LAN |
2 auto-sensing 10/100 Mbps
порти (M12) |
| ¤ GPS модуль (U-Blox LEA-6S) |
| Тип
приймача |
• 50-канальний U-blox 6
движків
• GPS L1 C/A код
• SBAS: WAAS, EGNOS, MSAS, GAGAN |
| Прийом |
•
Холодний старт: 28 сек
• Гарячий старт: 28 сек
• Aided старт: 1 сек
• Hot starts: 1 сек |
| Чутливість |
• Відстеження: -160 dBm
• Повторне захоплення: -160 dBm
• Холодний старт: -147 dBm |
| Точність часова |
• RMS: 30 нс
• 99%: <60 нс
•
деталізація: 21 нс |
| Точність |
•
Позиції: 2.5 m CEP
• SBAS: 2.0 m CEP |
| Протоколи |
NMEA, UBX binary, 5 Hz
max. швидкість оновлення (ROM version) |
| Тривалість імпульсу |
0,25 Гц до 1 кГц |
| Точність визначення швидкості |
0,1 м / с |
| Кутова точність |
0.5 градуса |
| A-GPS |
Підтримка AssistNow Online і AssistNow Offline, OMA SUPL сумісний |
| Експлуатаційні межі швидкості |
500 м / с (972
вузлів) |
| Тип
раз'єму |
TNC |
| ¤
Мобільний інтерфейс (Cinterion PH8) |
| Моди |
GSM/GPRS/EDGE/UMTS/HSPA+ |
| GPRS Class |
12,
DL: max 85.6 kbps; UL: max 85.6 kbps |
| EDGE Class |
12,
DL: max 237 kbps; UL: max 237 kbps |
| UMTS
швидкість |
DL: max 384 kbps; UL: max 384 kbps |
| HSDPA/HSUPA
швидкість |
DL: 3.6/7.2/14.4 Mbps; UL: 2.0/5.76 Mbps |
| З'єднувач |
QMA
(female) |
| ¤
WLAN
модуль (Atheros AR9220) |
| WAPN001 |
IEEE
802.11a/b/g/n бездротовий LAN модуль з TNC антенним з`єднувачем |
| Стандарт |
IEEE
802.11a/b/g/n |
| Моди |
Client/AP |
| З'єднувач |
QMA
(female) * 2 |
| ¤ Serial
інтерфейс |
| Послідовні
порти |
2 RS-232/422/485
програмно-обирані (DB9 male) |
| Консольний порт |
RS-232 (TxD, RxD, GND), 4-pin
роз'єм
(115200, n, 8, 1) |
| ¤ Serial
параметри |
| Паритет |
None, Even, Odd, Space, Mark |
| Біти
даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Контроль
потоку |
RTS/CTS, XON/XOFF, ADDC™ (automatic data direction control) для RS-485 |
| Швидкість |
від
50 bps до 921.6 Kbps (з підтримкою нестандартних швидкостей) |
| ¤ Serial
сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
| ¤
Цифрові входи |
| Канали |
4, source тип |
| Сухі
контакти |
•
Логічний 0: Закритий на землю (GND)
•
Логічна 1: Відкритий |
| Мокрі
контакти |
•
Логічний 0: +3 V max.
• Логічна 1:
від +10 V до +30 V (COM в DI) |
| Ізоляція |
2
KV оптична |
| Тип
з'єднувача |
10-pin
термінальний блок
(4 точки, COM, GND) |
| ¤
Цифрові виходи |
| Канали |
4, sink тип |
| On-State
напруга |
24 VDC
номінальна, відкритий колектор до 30 V |
| Ізоляція |
3 KV
оптична |
| Тип
з'єднувача |
10-pin
термінальний блок
(4 точки, GND) |
| Вихідний
струм |
Max. 200 mA на канал |
| ¤
Індикація |
| Система |
Power, Ready, Storage, Programmable |
| LAN |
10M/Link
* 2, 100M/Link * 2 (на з'єднувачі) |
| Serial |
TxD
*2, RxD *2 |
| ¤
Живлення |
| Вхідне
живлення |
24 VDC
(від 9 до 48 V), M12 |
| Споживання |
20 W, 833 mA @ 24 VDC |
| ¤
Механічні |
| Вага |
1,2 кг |

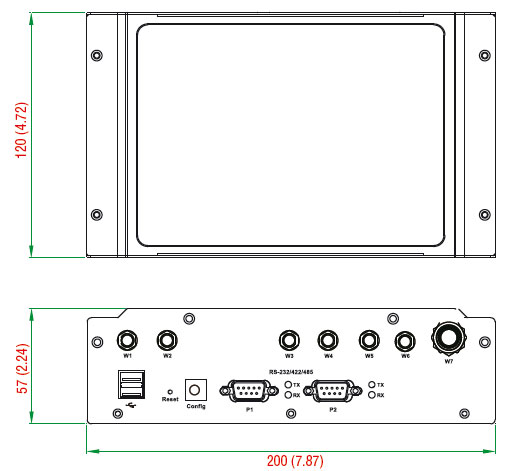

| Розмір |
200 x 57 x 120
мм |
| Матеріал
корпусу |
листовий
метал 1 мм |
| Кріплення |
Панельне, DIN-rail |
|
|
| ¤
Навколишнє середовище |
| Робоча температура |
від
-25 до 70°C |
| Температура
зберігання |
від
-40 до
80°C |
| Відносна
вологість |
від
5 до 95% RH |
| Anti-Vibration |
IEC 61373 |
| Anti-Shock |
IEC 61373 |
| ¤
Сертифікати |
| Safety |
EN60950-1 |
| EMC |
EN 55022 Class A, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, FCC Part 15 Subpart B Class A |
| ЗД |
EN
50155, EN 50121-3-2, EN 50121-4, IEC 61373 |
| ¤
Інші засоби |
| Повідомлення про аварії |
Звуковий випромінювач і годинник реального часу (RTC - real-time clock) на батарейках |
| Трігер автоматичного перезавантаження |
Вбудований
WDT - watchdog timer |
| ¤
Програмна частина - Linux |
| Linux ядро |
3.8.13 |
| Файлова система |
JFFS2,
NFS, Ext2, Ext3, Ext4, UBIFS |
| Інтеренет
безпека |
OpenVPN, iptables firewall, OpenSSL |
| Стек
протоколів: |
TCP, UDP, IPv4,SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, PPP |
| Мережеві
сервіси |
Moxa's Dynamic Routing and network management Web UI |
| Terminal Server
(SSH) |
Забезпечує безпечні зашифровані комунікації між двома ненадійними комп'ютерами в незахищеній мережі |
| GPS |
GPSD
це демон, який отримує дані від приймача GPS і надає дані додаткам, таким як Kismet або GPS навігаційному програмному забезпеченню |
| Засоби розробки |
• Moxa API Library (Moxa serial I/O control, Moxa DI/DO API)
• GNU C/C++ cross-compiler, supports EABI
• GNU C library
• GDB source-level debugging server |
| Засоби захисту програмного забезпечення |
Засоби шифрування бінарних файлів (патентована технологія
Moxa) |
|
Інформація для замовлення |
|
|
|
| MAR-2001-T |
Multiple WAN
програмований маршрутизатор з 2 LAN, 2 serial портами, 4 DI, 4 DO, 2 USB 2.0 хостами, CF слотом, двома п'ятисмуговими UMTS/HSPA+ і чотирисмуговими GSM/GPRS/EDGE індустріальними IP модемами, 2 IEEE 802.11a/b/g/n AP/bridges/clients з 2 високочастотними модулями, GPS модуль, Linux OS, робоча температура від -25 до 70°C (EN 50155 Class T3), захисне покриття - за запитом. |
| MAR-2002-T |
Multiple
WAN програмований маршрутизатор з 2 LAN, 2 serial портами, 4
DI, 4 DO, 2 USB 2.0 хостами, CF слотом, трьома п'ятисмуговими
UMTS/HSPA+ і чотирисмуговими GSM/GPRS/EDGE індустріальними IP модемами, IEEE
802.11a/b/g/n AP/bridge/client з 2 високочастотними модулями, GPS модуль, Linux
OS, робоча температура від -25 до 70°C (EN 50155 Class T3), захисне покриття - за запитом. |
|
|
