Відеошифратори MOXA
VPort-2141
Знятий з виробництва |
4-канальний MJPEG відеошифратор для віддаленого відеоспостереження через TCP/IP мережі |
|
4-канальный
MJPEG видещшифратор
|
|
|
|
|
MOXA VPort 2141 - 4 канальний MJPEG відеошіфратор на новому ЧІПі - компактне рішення для відображення до 4 каналів зі швидкістю до 15 FPS. Цей новий відеосервер включає найкращі ключові функції
MOXA
VPort 2140, але також забезпечує ряд додаткових передових функцій, як наприклад, маска секретності, PPPoE, UPnP і
DDNS.
|
Відеошифратор MOXA VPort 2141 підтримує MJPEG компресор, селектор виявлення руху і ВЕБ сервер з 10/100 Ethernet інтерфейсом. Він дозволяє оцифровувати аналогові відео дані і передавати їх в цифровому вигляді по IP мережі. Крім того, VPort 2141 оснащений 4 цифровими входами (DI) і 4 релейними виходами (DO) для з'єднання з сенсорами і датчиками тривоги.
Доступ де завгодно і коли завгодно
Користувачі можуть отримати доступ до будь-якої відеокамери, підключеної до відеошифратора MOXA VPort 2141 звідусіль і в будь-який час через Ethernet або Internet. VPort 2141 підтримує 10/100Mbps Ethernet інтерфейс.
Економія вартості і трудових ресурсів
Немає ніякої необхідності будувати коаксіальну кабельну мережу для передачі відеозображень. Просто використовуйте існуючу IP мережу і економте на трудовитратах і вартості установки системи і передачі відеозображень.
Інтегрована мережева структура
На противагу системам CCTV, системні інтегратори можуть використовувати відеошифратор VPort 2141 в таких додатках, як: управління камерою, зберігання відеоінформації, запис і відтворення відео, VMD (відео виявлення руху), взаємодія з DI/DO пристроями і т.д. по IP мережі. MOXA VPort 2141 надає системним інтеграторам і адміністраторам зручне і просте управління системою з можливістю її розширення.
Вбудований вебсервер для відеоконтролю і управління
MOXA
VPort 2141 має вбудований вебсервер, що надає користувачам повне управління і контроль камер і відеозображень. У доповненні до розглянутим вище функцій, можна відзначити реалізовані в VPort 2141 розширені функції, такі як: VMD (відео виявлення руху) в 3 зонах, PTZ контроль камери і послідовний перегляд. Крім того, зображення, отримані з використанням VMD або послідовного перегляду можуть бути отримані по електронній пошті або ftp для повідомлення користувачам стану контрольованих подій.
Автоматична система відеоспостереження з використанням датчиків введення/виведення і тривоги
MOXA VPort 2141 обладнаний 4 цифровими входами і 4 релейними виходами для з'єднання з датчиками тривоги. Використовуючи мережеве програмне забезпечення (таке як MOXA SoftDVR ™ Pro IP Surveillance Software) або програмування з використанням Script команд, користувач може будувати автоматичну систему відеоспостереження, встановивши взаємодію між камерами і DI/DO пристроями.

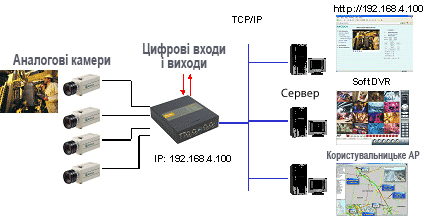

Діаграма застосування
Безкоштовне програмне забезпечення
MOXA SoftDVR™ Lite IP Surveillance
• Підтримка від 1 до 4 каналів в одному комп'ютері, максимально 4 камери
• До 32 користувачів на систему з привілеєм управління користувачами для
адміністратора
• Запис відеофайлів в AVI форматі з можливістю зберігання на локальному комп'ютері
• Можливість повторного використання місця на жорсткому диску в FIFO
• Підтримка функції відео виявлення руху для кожної камери
• Підтримка настановної картинки і PTZ контролю для кожної камери
• Перегляд і запис відповідно до графіку або за викликом для кожної камери
• Можливість отримання JPEG зображень для редагування, друку або збереження
• Динамічне регулювання швидкості по LAN/Internet для відповідності реальній швидкості
передачі, отримання відеозображень, синхронізованих з фактичним часом
• Перегляд звіту і реєстрації автоматично після перезавантаження системи
• Камери можуть легко управлятися за допомогою програмного забезпечення Вашої e-карти для
контролю і управління трафіком передачі
Детальніше (зовнішній вигляд, розміри)
->
|
Особливості |
|
|
|
|
Компактний
розмір, 4-канальний MJPEG відеошифратор
|
|
Чотири BNC відеовходи (для відеовиходу 75 ohm навантаження може бути підключене)
|
|
Настільний пристрій з вбудованим вебсервером для мережного управління
|
|
Індустріальна операційна система реального часу без вірусної загрози
|
|
Система реального часу з потужним цифровим обробником сигналів
|
|
Оптимальне рішення для забезпечення якості передачі і регулювання смуги пропускання
|
|
Відео виявлення руху з показом Pre/Event/Post (попереднє-нинішнє-подальше) зображень, 15 зображень
на
канал
|
|
4
цифрових входи і 4 релейних виходи для датчиків тривоги
|
|
Підтримка
двох RS-232/485 портів для PTZ контролю камери
|
|
Віддалений доступ до зображень через ftp або електронну пошту
|
|
Захист по паролю і привілей адміністратора
|
|
Налаштована домашня персональна сторінка
|
|
Віддалене оновлення програмного забезпечення
|
|
Прості у використанні і потужні утиліти для установки та обслуговування
|
|
Програмне забезпечення MOXA SoftDVR ™ або SoftNVR ™ IP Surveillance Software для перегляду і запису
|
|
|
|
|
|
|
Специфікації |
|
Технологія |
Відео
вхід (BNC) |
4
(з 75 ohm навантаженням, яке підключається DIP перемикачем) |
NTSC/PAL |
авто
або вручну |
Мережа |
Протоколи |
TCP/IP,
HTTP, SMTP, FTP, Telnet, NTP, DNS, DHCP, DDNS, UPnP і PPPoE |
Ethernet |
10/100BaseT
Ethernet auto
negotiation |
Світлодіоди |
Мережа |
ACTIVE,
LINK, FDX (full duplex) |
Система |
POWER,
CONNECT, SERIAL |
Відео |
Компресія |
MJPEG |
Маски |
5 |
Роздільна здатність |
NTSC:
До 30
фреймів при
176
x 112
До 30
фреймів при
352
x 240
До 10
фреймів при
704
x 480
До 15
фреймів показу 4 камер на одному екрані
(QUAD
PAL:
До 25
фреймів при
176
x 144
До 25
фреймів при
352
x 288
До 10
фреймів при
704
x 576
До 15
ффреймів показу 4 камер на одному екрані
(QUAD) |
Відображення |
Налаштування розміру і якості зображення
Управління чорно біле або кольорове
Чотири зображення на екрані
Відмітка часу
5 масок для кожної з камер
|
Послідовний
порт |
COM1 |
RS-232
в DB9, male
Max. 115.2 Kbps |
COM2 |
RS-485
в Terminal Block
Max. 115.2 Kbps |
GPIO |
Цифрові
входи |
4
(max. 12 VDC@ 50 mA) |
Релейні
виходи (DO) |
4
(max. 24 VDC@ 1A,
125 VAC@ 0.5A) |
Механічні |
Розміри
(W x H x D) |
146.2
x 163.2 x 40 mm |
Вага |
820
г |
Установка |
настінна
або опціонально
- DIN-Rail набір
для кріплення |
Живлення |
Вхідна
напруга |
12 VDC, 1.5A |
Зовнішнє |
через
термінальний
блок 12~15 VDC/AC,
min. 1.5A |
Вихідне |
через
термінальний
блок 12 VDC, max. 500 mA |
Споживання |
менше
8W |
Навколишнє середовише |
Робоча
температура |
від
0 до 60°C |
Температура
зберігання |
від
-40 до 70°C |
Вологість |
від
5 до 95% (без
конденсату) |
Сертифікати |
Сертифікати |
FCC,
CE |
Особливості
тривоги |
Виявлення руху |
В
процентах
і чутливість |
Робота
за графіком |
Щоденне повторення |
По
подіях |
Зображення з камери для зберігання до/під час/після події |
Передача
зображень |
Автоматична відправка збережених зображень по email або
на FTP |
PAN/TILT/ZOOM |
PTZ
управління |
множинне PTZ управління
камерами
через RS-232/485 |
Підтримувані пристрої |
Sony
VISCA, Cannon VC-C1/VC-C3/VC-C4, Dynacolor SmartDOME, Pelco
D-protocol, Liling PIH-7x00, Ernitec |
Віддалене оновлення ПЗ |
Метод |
Оновлення System firmware через спеціальні утиліти |
Безпека |
Захист
паролем |
На рівні користувача і IP фільтрація |
Відображення інформації |
Браузер |
Internet
Explorer 5.x і старше
Netscape Navigator
4.x і старше |
Безкоштовне програмне забезпечення |
MOXA
SoftDVR™ Lite |
ПЗ до 4 каналів IP відеоспостереження для перегляду і запису на одному комп'ютері |
|
Інформація для замовлення |
|
|
|
VPort 2141 |
4-канальний MJPEG відеошифратор з 100-240V блоком живлення (12
VDC,
1.5 A)
|
Додатково:
|
|
|
DK-35A |
DIN-Rail
кіт (35 mm)
|
Програмне забезпечення для відеоспостереження:
|
SoftNVR-4
|
Інтегроване і масштабоване програмне забезпечення IP відеоспостереження (до 64 відеоканалів) Ліцензія на 4 відеоканали
|
SoftNVR-8
|
Інтегроване і масштабоване програмне забезпечення IP відеоспостереження (до 64 відеоканалів) Ліцензія на
8 відеоканалів
|
SoftNVR-16
|
Інтегроване і масштабоване програмне забезпечення IP відеоспостереження (до 64 відеоканалів) Ліцензія на
16 відеоканалів
|
SoftNVR-25
|
Інтегроване і масштабоване програмне забезпечення IP відеоспостереження (до 64 відеоканалів) Ліцензія на
25 відеоканалів
|
SoftNVR-32
|
Інтегроване і масштабоване програмне забезпечення IP відеоспостереження (до 64 відеоканалів) Ліцензія на
32 відеоканали
|
SoftNVR-64
|
Інтегроване і масштабоване програмне забезпечення IP відеоспостереження (до 64 відеоканалів) Ліцензія на
64 відеоканали
|
SoftDVR™ Pro
|
Інтегроване і масштабоване
16 канальне
програмне
забезпечення IP відеоспостереження
|
SoftDVR™ Lite
|
Безкоштовне
програмне забезпечення IP відеоспостереження
для 1-4 відеокамер
|
VPort SDK PLUS
|
Програмне
забезпечення
для розробки
власних систем управління з IP відеоспостереженням
|
|
|
|
