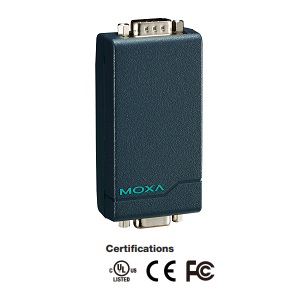

 TCC-82


 4 канальний пристрій оптичної розв'язки RS-232 з живленням від Serial порту


Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Відправити запит


 4 канальний пристрій оптичної розв'язки RS-232

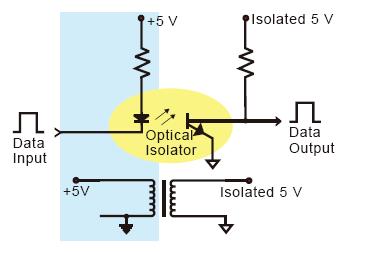

   MOXA TCC-82 - пристрій оптичної розв'язки (ізолятор), який забезпечує двонаправлений послідовний зв'язок з повною електричною ізоляцією між двома RS-232 пристроями. Це пристрій оптично ізолює обидві сторони передачі даних для забезпечення захисту від блискавки, випадкових високовольтних перешкод, і найчастіше - напруг, пов'язаних із заземленням.

   Вбудована опторозв'язка MOXA TCC-82 протестована і може протидіяти більш ніж 4 KV rms перешкодам на протязі до 1 хвилини. Це означає, що MOXA TCC-82 не тільки задовольняє всім вимогам для послідовних комунікацій, але також відповідає і більш високим стандартам промислової автоматизації та медичних додатків. Додатково до TxD і RxD ліній даних, TCC-82 також захищає RTS/CTS лінії.

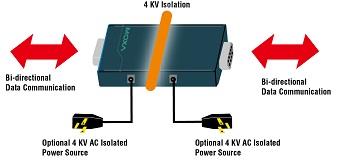

Незалежне живлення RS-232 портів

   TCC-82 має два входи живлення. Це означає, що обидві сторони пристрою розв'язки повинні бути заживлені незалежно, для забезпечення якісної розв'язки. В ідеалі, обидві сторони можуть отримувати живлення по RS-232 лініях даних TxD і RTS/DTR. Це усуває вимогу використання зовнішніх блоків живлення в більшості систем. Але конфігурація дротів або велика протяжність мережі може зажадати зовнішніх джерел живлення. В цьому випадку пристрої можуть бути заживлені з USB порту або від зовнішнього джерела 5 - 12 VDC.
   Зовнішнє джерело живлення повинне забезпечувати 4 KV ізоляцію (звичайні - офісні джерела підтримують тільки 1500 VAC ізоляцію). На це необхідно звернути увагу.



Детальніше (зовнішній вигляд, розміри та роз'єми) >>>


 Особливості
4-канальний пристрій захисту з 4 KV RMS Isolation до 1 хвилини
Живлення від Serial порту або від зовнішнього джерела
Surge protection, 15 KV ESD
Автоматичний вибір швидкості
Компактний розмір

 Специфікації
Послідовні порти
Роз'єми
Male DB9 і Female DB9
RS-232
Сигнали: TxD, RxD, RTS і CTS
Петля: DTR в DSR і DCD
Швидкість
від 50 bps до 921.6 Kbps
Surge protection
15 KV ESD
Optical Isolation
4 KV RMS до 1 хв.
Навколишнє середовище
Робоча температура
від 0 до 60°C
Температура зберігання
від -20 до 75°C
Відносна вологість
5 до 95%
Живлення
Джерело живлення
RS-232 порт: TxD сигнал або зовнішнє джерело (роз'єм)
Напруга
від 5 до 12 VDC
Споживання
10 mA @ 5 VDC
Механічні
Розміри
42 x 80 x 23.6 mm
Вага
60 ± 5 гр
Корпус
ABS
Сертифікати
EMC
EN 55032/35
EMI
CISPR 32, FCC Part 15B Class B
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Environmental Testing
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3
Safety
UL 60950-1
Vibration
IEC 60068-2-6
 Інфомація для замовлення
TCC-82
 4 канальний пристрій оптичної розв'язки RS-232 з живленням від Serial порту, з 4 KV Isolation та 15 KV ESD Surge Protection
Додаткові аксесуари
CBL-USBAP-50
USB кабель живлення (50 cm)
BL-F9M9-20
Male DB9 в female DB9 кабель для RS-232 (20 cm)
P/N: 1117000025500
Джерело живлення 230 VAC, 50 Hzб європейска вилка
