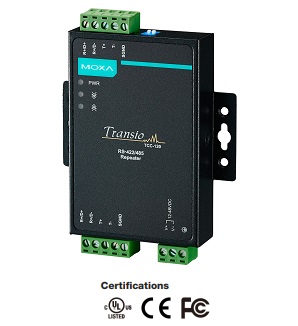

 TCC-120/120I

 Індустріальний RS-422/485 повторювач/конвертер з оптичною ізоляцією


Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Відправити запит

 RS-422/485 повторювач з оптичною ізоляцією







   MOXA TCC-120 - RS-422/485 повторювачі (конвертери) з ізоляцією, розроблені для збільшення робочої відстані RS-422/485 комунікацій. Крім того, MOXA TCC-120 може бути використаний для конвертації RS-422 в RS-485. MOXA TCC-120 призначений для індустріальних застосувань - має DIN-Rail напрямні, термінальні блоки для підключення послідовних сигналів та живлення, ізоляційний захист (MOXA TCC-120I), що робить їх незамінними для застосування в важких індустріальних середовищах.


Детальніше (зовнішній вигляд та розміри) >>>

 Особливості
Підвищує рівень сигналів для збільшення робочої відстані
Перетворює RS-422 в RS-485
Настінне та DIN-Rail кріплення
Термінальні блоки для зручного підключення
DIP перемикачі для ввімк/вимкн вбудованих термінуючих резисторів (120 ohms)
Світлодіодна індикація PWR, Tx, Rx
Розширення Surge protection (16 KV ESD)
Ізоляція: 2 KV (TCC-120I)

 Специфікації
Інтерфейс
Роз'єми
Термінальні блоки
Сигнали
RS-422/485-4 дрот: TxD+, TxD-, RxD+, RxD-
RS-485-2 дрот: Data+, Data-
RS-485 Контроль напрямку даних
ADDC™
Швидкість
від 50 bps до 921.6 Kbps
Surge Protection
15 KV ESD RMS для всіх сигналів
Isolation
2 KV (TCC-120I), живлення та сигнали
Фізичні, живлення та навколишнє середовище
Робоча температура
від -20 до 60°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -20 до 85°C
Розміри
67 x 100 x 22 mm
Вага
148 г
Живлення
12-48 VDC, термінальний блок
Захист від неправильної полярності
Так
Споживання
TCC-120:  1.18W, 98 mA при 12V (max.)
TCC-120I: 2.8W, 234 mA при 12V (max.)
Захист від струму
Так, 1.1 А
Сертифікати
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Environmental Testing
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3
Safety
EN 60950-1, IEC 60950-1
Vibration
IEC 60068-2-6
 Інформація для замовлення
TCC-120
RS-422/485 повторювач/конвертер
TCC-120I
RS-422/485 повторювач/конвертер з Optical Isolation
  • DIN-Rail Mounting Kit (DK35A)
  • інструкцію користувача (User's Manual) англійською мовою
