Медіаконвертери МОХА: Ethernet в оптику

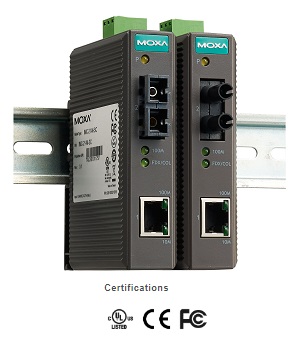

Серія IMC-21
|
Індустриальний конвертер 10/100BaseT(X) в 100BaseFX
і 10BaseT в 10BaseFL |
|
Індустріальний
конвертер 10/100BaseT(X) в 100BaseFX і 10BaseT в 10BaseFL
|
|
|
|
Серія індустріальних медіаконвертерів MOXA IMC-21 складається з декількох конвертерів початкового рівня 10/100BaseT(X) в 100BaseFX і 10BaseT в 10BaseFL. Вона спеціально розроблена для надійного і стабільного функціонування в жорстких промислових середовищах.
MOXA IMC-21 - економічно вигідне рішення, яке працює як з живленням від 12 до 45 В - V2.0 (від 12 до 48 В - V3.1 червень 2011 року) постійної напруги, так і від 18 до 30 В змінної напруги. MOXA IMC-21 може надійно функціонувати при температурах, що коливаються від -10 до 60°C, має міцний корпус задовольняє промисловим умовам експлуатації. |
Живлення
MOXA IMC-21 - може працювати з джерелами живлення як від 12 до 45 В - V2.0 (від 12 до 48 В - V3.1 червень 2011 року) постійної напруги, так і від 18 до 30 В змінної напруги. 24 В живлення від джерела постійної напруги є найбільш поширеним в промисловій автоматизації.
Функція Link Fault Pass-Through
Функція MOXA IMC-21 "Link Fault Pass-Through" долає проблеми, наявні при використанні традиційних конвертерів. Проблема полягає в тому, що коли одна із сторін зв'язку виходить з ладу, інша сторона продовжує передавати пакети і потім чекає відповідь, яка в даних умовах не може бути отримана. MOXA IMC-21 здатний розпізнати подібну ситуацію і повідомити про неї прикладному програмному забезпеченню для прийняття рішення.
Детальніше (зовнішній вигляд, розміри)
>>>
|
Особливості |
|
|
|
|
Підтримка Link Fault Pass-Through (LFP)
|
|
Multi
mode, single mode з SC або ST оптичними
конекторами
|
|
Релейний вихід для попередження при пропаданні живлення або розриві зв'язку
|
|
Температурний
діапазон -
10°C - 60°C
|
|
|
Резервоване живлення від 12 до 45 VDC - V2.0 (від 12 до 48 В - V3.1 червень 2011 року) і від 18 до 30 VAC (47-63 Hz), DIN-Rail кріплення
|
|
|
|
|
|
|
|
Специфікації |
|
|
Інтерфейс |
|
|
IEEE802.3
для 10BaseT,
IEEE802.3u для 100BaseTX,
100BaseFX,
IEEE802.3x для
контролю потоку |
|
|
|
IMC-21-M-SC, IMC-21-M-ST, IMC-21-S-SC:
10/100BaseT(X)
IMC-21-M-ST-FL:
10BaseT |
|
|
|
IMC-21-M-SC, IMC-21-M-ST, IMC-21-S-SC: 100BaseFX
(SC/ST з'єднувач)
IMC-21-M-ST-FL: 10BaseFL
(тільки ST з'єднувач) |
|
|
|
IMC-21-M-SC, IMC-21-M-ST, IMC-21-S-SC:
Power, 10/100M (TP
порт), 100M (fiber
порт), FDX/COL (fiber
порт)
IMC-21-M-ST-FL:
Power, LNK/ACT
(fiber порт), LNK/ACT (TP
порт)
|
|
|
|
IMC-21-M-SC, IMC-21-M-ST, IMC-21-S-SC:
-
TP порти 10/100M, Half/Full моди і Force/Auto моди вибираються перемикачами
- Fiber з'єднання
Half/Full
моди вибираються перемикачами
- Link Fault Pass-Through (LFP) вибираються перемикачами
IMC-21-M-ST-FL:
-
TP
порти MDI/MDI-X і half/full
моди вибираються перемикачами |
|
|
|
|
Оптика |
|
|
Multi mode:
від 0 до 5 km, 1300 nm (50/125µm, 800
MHz*km)
від 0 до 4 km, 1300nm (62.5/125µm, 500 MHz*km)
Single
mode:
від
0 до 40 km, 1310nm (9/125µm, 3.5
PS/(nm*km))
від 0 до 80 km, 1550nm (9/125µm, 19
PS/(nm*km)) |
|
|
|
10BaseFL: -16 dBm
100BaseFX (Multi mode): -20 dBm
100BaseFX (Single mode): -5 dBm |
|
|
|
10BaseFL: -7 dBm
100BaseFX (Multi mode): -14 dBm
100BaseFX (Single mode): 0 dBm |
|
|
|
10BaseFL:
-34.1 dBm
100BaseFX (Multi mode):
від -34 до -30 dBm
100BaseFX (Single mode):
від -36 до -32 dBm |
|
|
|
|
|
|
Фізичні, живлення і навколишнє середовище |
|
|
|
|
|
|
|
|
|
|
IP30,
алюмінієвий, кріплення
- DIN-Rail |
|
|
|
від
12 до 45 VDC, від 18 до 30 VAC (47-63
Hz) - V 2.0
від
12 до 48 VDC, від 18 до 30 VAC (47-63
Hz) - V 3.1 (червень 2011)
|
|
|
|
|
|
Термінальний блок
3 контакти |
|
|
|
від неправильного підключення (полярність) |
|
|
Час напрацювання на відмову
(MTBF) |
|
|
|
Safety
UL508, UL60950-1, CSA C22.2 No.
60950-1, EN60950-1
EMI
FCC Part 15, CISPR (EN55022) class A
EMS
EN61000-4-2 (ESD),
EN61000-4-3 (RS),
EN61000-4-4 (EFT),
EN61000-4-5 (Surge),
EN61000-4-6 (CS)
Shock
IEC 60068-2-27
Freefall
IEC 60068-2-32
Vibration
IEC 60068-2-6
|
|
|
|
|
|
Інформація
для замовлення |
|
|
|
|
|
Індустріальний медіаконвертер 10/100BaseT(X) в 100BaseFX, від -10 до 60°C, multi mode, SC оптичний з'єднувач
|
|
|
Індустріальний медіаконвертер 10/100BaseT(X) в 100BaseFX, від -10 до
60°C, multi mode, ST оптичний з'єднувач
|
|
|
Індустріальний медіаконвертер 10/100BaseT(X) в 100BaseFX, від
-10 до
60°C, single
mode, SC оптичний з'єднувач
|
|
|
|
|
|
