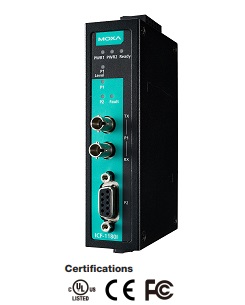

 Серія ICF-1180I

 Індустріальні конвертори PROFIBUS в оптику


Специфікація | Інформація для замовлення | PDF файли та завантаження англійською мовою | Відправити запит


 Індустріальні конвертори PROFIBUS в оптику


Серія конверторів MOXA ICF-1180I використовуються для перетворення PROFIBUS сигналів з «міді» в оптику.
    Конвертори MOXA ICF-1180I збільшують дальність передачі даних до 4 км (багатомодове волокно) або до 45 км (одномодове волокно). MOXA ICF-1180I забезпечує 2 KV ізоляцію для PROFIBUS сигналів і два джерела живлення для забезпечення безперервної роботи PROFIBUS системи.

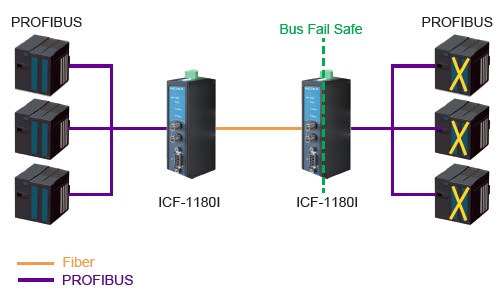

Відмовостійкість PROFIBUS

  Коли PROFIBUS пристрій несправний або з'являється помилка в послідовному інтерфейсі буде генеруватися електричний шум, в результаті чого на шині з'являються провали. Традиційні медиаконвертери дозволять передавати цей шумовий сигнал і далі через оптоволокно. Це могло б порушити передачу даних і привести до розриву зв'язку. У таких ситуаціях, інженер не зможе знайти поломку, так як PROFIBUS мережа перестає функціонувати.

Щоб запобігти таким ситуаціям, MOXA ICF-1180I були розроблені так, щоб виявляти і розпізнавати наявність шумових сигналів. Якщо на шині виникають шуми з одного боку, то цей шум не буде передаватися через MOXA ICF-1180I і не впливатиме на сегменти шини. Крім цього, MOXA ICF-1180I згенерує оповіщення про тривогу для інженерів за місцем знаходження помилки.



Автоматичне / ручне налаштування швидкості передачі даних

  Конвертори серії MOXA ICF-1180I перетворюють сигнали між PROFIBUS і оптикою. MOXA ICF-1180I забезпечують швидкість передачі від 9,6 кбіт до 12 Мбіт. Інженерам немає необхідності знати швидкість передачі підключеного PROFIBUS пристрою: MOXA ICF-1180I можуть автоматично визначати швидкість передачі PROFIBUS пристрою і використовувати її для передачі даних. Це дуже зручна функція. Якщо ж необхідно, то швидкість передачі може бути встановлена і на фіксоване значення, використовуючи DIP-перемикачі.



 Особливості
    Автоматичне визначення швидкості передачі, до 12 Мбіт
    Збої в PROFIBUS шині не викликають припинення функціонування сегменту
    Опція Fiber inverse
    Сигнал тривоги на релейному виході
    2 KV galvanic isolation protection
    Здвоєний вхід по живленню
    Розширення PROFIBUS відстані передачі до 45 км
    Доступна модель з розширеним температурним діапазоном від -40 до 75°C
     Специфікаціиї
    Technology
    Стандарти IEC 61158-2 для PROFIBUS DP
    Інтерфейс
    P1 порт STб оптичне волокно
    P2 порт PROFIBUS DP (DB9 female)
    Сигнали тривоги Один релейний вихід з навантаженням до 2 A @ 30 VDC (нормально відкритий)
    Світлодіодні індикатори PWR1, PWR2, Ready, P1 Status, P2 Status
    DIP перемикачі DIP 1 до 4: Установка швидкості
    DIP 5: Моніторинг оптики
    DIP 6: Fiber inverse
    DIP 7/8: резерв
    PROFIBUS
    Швидкість 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000 и 12000 Kbps
    Автовизначення швидкості Так
    Ізоляційний захист 2 KV
    Оптика
    Передача точка-точка Half duplex

    Фізичні характеристики
    Матеріал корпусу Метал
    Установка DIN-Rail, настінна (опціональний кіт)
    Вага 180 г
    Розміри 30.3 x 70 x 115 мм
    Див. докладніше ->>
    Навколишнє середовище
    Робоча температура від 0 до 60°C - стандартні моделі,
    від -40 до 75°C моделі з розширеним температурним діапазоном
    (з індексом "T")
    Відносна вологість від 5 до 95% RH
    Температура зберігання від -40 до 75°C
    Живлення
    Живлення від 12 до 48 VDC
    З'єднувач Термінальний блок
    Захист ліній живлення Level 3 (2 KV) Surge Protection
    Захист від струму Так, 1.1 А
    Сертифікати
    Safety UL 508, EN 60950-1
    EMC CE, FCC Part 15 Subpart B Class A
    EMI EN 55022, Class A; EN 55024
    EMS EN 61000-4-2 (ESD) Level 3,
    EN 61000-4-3 (RS) Level 3,
    EN 61000-4-4 (EFT) Level 3,
    EN 61000-4-5 (Power Surge) Level 3,
    EN 61000-4-5 (Communication Surge) Level 3,
    EN 61000-4-6 (CS) Level 3
    Freefall IEC 60068-2-32
    Green Product RoHS, CRoHS, WEEE
     Інформація для замовлення
    ICF-1180I-M-ST Індустріальний конвертор PROFIBUS в оптику, multi-mode, ST з'єднувач, робоча температура від 0 до 60°C
    ICF-1180I-M-ST-T Індустріальний конвертор PROFIBUS в оптику, multi-mode, ST з'єднувач, робоча температура від -40 до 75°C
    ICF-1180I-S-ST Індустріальний конвертор PROFIBUS в оптику, single-mode, ST з'єднувач, робоча температура від 0 до 60°C
    ICF-1180I-S-ST-T Індустріальний конвертор PROFIBUS в оптику, single-mode, ST з'єднувач, робоча температура від -40 до 75°C
