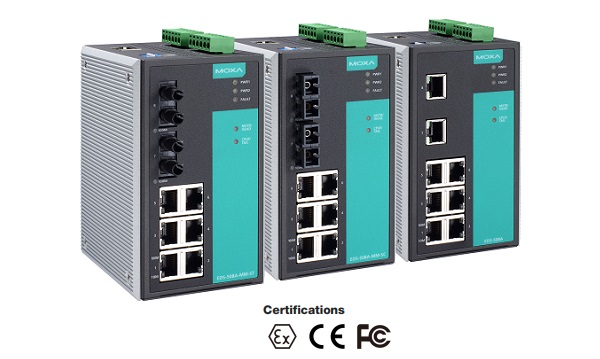

Серія EDS-508A/505A

8/5 портові резервовані керовані Ethernet комутатори

Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

MOXA EDS-508A/505A - 8/5 портові Ethernet комутатори, спеціально розроблені для індустріального застосування. Вони мають DIP перемикачі "Turbo Ring", які забезпечують включення функції резервування MOXA Turbo Ring (час відновлення <20 ms). При використанні цих високопродуктивних комутаторів, що володіють можливістю резервування та динамічного оповіщення про стан, Ви можете бути впевнені, що ваша промислова система автоматизації буде працювати безперервно.

Серія EDS-508A / 505A має вбудовані можливості управління пристроями і функції мережевого управління, що спільно з надміцним індустріальним корпусом робить це обладнання найбільш затребуваним при індустріальній автоматизації. Комутатори підтримують 802.1Q VLAN, port-based VLAN, 801.1X, SSL, SNMP V1/V2c/V3, IGMP Snooping, Port Trunking і RMON для мережевого управління.
   Крім того, конфігурація з використанням web браузера і Windows утиліт гарантує просту і якісну установку цих пристроїв.
  Температурний діапазон - 0°C - 60°C звичайне виконання і від - 40 до +75°C спеціальне виконання з індексом "Т"
   EDS-508A / 505A - індустріальні комутатори, що підтримують сучасний IPv6 протокол (індустріальна 6 версія IP протоколу) і це обладнання буде тепер мати спеціальний логотип (IPv6). Сертифікація MOXA EDS-408A / 405A за спеціальною програмою і логотип IPv6 означають, що обладнання повністю задовольняє цим стандартам і сумісне з іншим IPv6 - сертифікованим обладнанням.

Детальніше про MOXA EDS-508A/505A >>>

Особливості

Розширені можливості мережевого проектування
- Підтримка IPv6 і IPv4 протоколів
- Підтримка IEEE 1588 PTP (Precision Time Protocol) для точної синхронізації мереж
- Сумісний з IEC 61850 GOOSE messaging
- Резервована кільцева Ethernet структура (час відновлення <20 ms) і
   RSTP / STP (IEEE802.1W / D)
- IGMP Snooping і GMRP для фільтрації групових посилок по Ethernet протоколу
- Підтримка IEEE 802.1Q VLAN і GVRP протоколу для простого планування мережі
- Підтримка QoS-IEEE 802.1p / 1Q і TOS / DiffServ для підвищення визначеності
  передачі даних
- Підтримка 802.3ad, LACP для оптимізації смуги пропускання
- Підтримка Port Trunking
- Підтримка RMON для ефективного мережевого управління
- Підтримка SNMP V1 / V2c / V3 для різних рівнів безпечного управління
- Підтримка IEEE802.1X і https / SSL для розширення мережевої безпеки.

Індустріальний дизайн
- Обмеження смуги для запобігання перевантаження мережі
     - Підтримка ABC-01 (Automatic Backup Configurator) для збереження мережевої
       конфігурації
     - Блокування портів для доступу тільки з авторизованих MAC адрес
     - "Дзеркальні" порти для простого налагодження в реальному часі
     - Автоматичні повідомлення про події по email або з
       використанням релейних контактів
     - Цифрові входи для інтеграції з сенсорами і аварійними сповіщувачами
     - Автоматичне відновлення IP адрес, підключених пристроїв
     - Швидке відновлення лінії
     - Резервоване вхідне живлення
     - Працездатність від -40 до 75°C
     - IP 30 міцний корпус
     - Робота на великі відстані - до 40 km або 80 km
     - DIN-Rail або панельне кріплення
     - Конфігурація з використанням Web браузера, Telnet / Serial консолі, Windows утиліт
     - Здійснення ping команд для визначення цілісності сегментів мережі

        Всі моделі комутаторів підтримують RoHS "green product" стандарт.

Специфікації

Технологія

Стандарт

IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseT(X) and 100Base FX
IEEE 802.3x для Flow Control
IEEE 802.1D для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1Q для VLAN Tagging
IEEE 802.1p для Class of Service
IEEE 802.1X для Authentication
IEEE 802.3ad для Port Trunk з LACP

Протоколи

IGMPv1/v2 device, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON, HTTP, HTTPS, Telnet, Syslog (Available Soon: DHCP Option 66/67/82, SSH, SNMP Inform, Modbus/TCP, LLDP, IEEE 1588 PTP, IPv6)

MIB

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON Group 1, 2, 3, 9

Контроль потоку

IEEE802.3x, back pressure

Властивості комутатора

Пріоритетних запитів

IGMP груп

256

Макс. число доступних VLAN

Ідентифікатори VLAN

VID - від 1 до 4094

Інтерфейси

RJ45 порт

10/100BaseT(X) автовизначення швидкості, F/H duplex mode и auto MDI/MDI-X

Оптичний порт

100BaseFX порт (SC/ ST з'єднувач)

Консоль

RS-232 (RJ45)

Індикатори

PWR1, PWR2, FAULT, MASTER, COUPLER, 10/100M

Перемикачі

Turbo Ring, Master, Coupler, Reserve

Контакті аварії

Два релейних виходи з мах навантаженням 1A @ 24 VDC

Цифрові входи

два входи із загальною землею, але розв'язані електрично
    "1": відповідає рівню від +13 до + 30V
    "0": від -30 до + 3V,
    максимальний вхідний струм: 8 mA

Оптичні порти

Живлення

Вхідна напруга

12/24/48 VDC (от 9,6 до 60 VDC), дубльований вхід

Струм

EDS-505A: 0.21 A @ 24 VDC
EDS-508A: 0.22A @ 24 V
EDS-505A-MM/SS: 0.29 A @ 24 VDC
EDS-508A-MM/SS: 0.30 A @ 24 VDC

Підключення

Два знімних 6-pin термінальних блоки

Захист від струму

Так

Захист від неправильної полярності

Так

Механічні

Корпус

IP30 захист, алюмінієвий корпус

Розміри

80.5 x 135 x 105 mm (Ш x В x Д)

Вага

1.04 kg

Установка

DIN-Rail, настінне кріплення (опціонально)

Навколишнє середовище

Робоча температура

від 0 до 60°C стандартні моделі,
від -40 до 75°C моделі з розширеним температурним діапазоном (з індексом "T")

Температура зберігання

від -40 до 85°C

Відносна вологість

від 5 до 95% (без конденсату)

Сертифікати

Safety

EN 60950-1, UL 60950-1, CSA C22.2 No. 60950-1, UL 508

Hazardous Location

ATEX, Class I Division 2

EMC

EN 55032/24

EMI

CISPR 32, FCC Part 15B Class A

EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF

Shock

IEC60068-2-27

Freefall

IEC60068-2-32

Vibration

IEC60068-2-6

MTBF

EDS-505A серія: 1,090,077 годин
EDS-508A серія: 1,043,909 годин
Database: Telcordia (Bellcore), GB

Інформація для замовлення

Моделі зі звичайним температурним діапазоном (від 0 до 60°C)

EDS-508A

Індустріальний Ethernet комутатор з 8 10/100BaseT(X) портами, робоча температура від 0 до 60°C

EDS-508A-MM-SC

Індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і
2 multi mode 100BaseFX портами, SC з'єднувач, робоча температура від 0 до 60°C

EDS-508A-MM-ST

Індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і
2 multi mode 100BaseFX портами, ST з'єднувач, робоча температура від 0 до 60°C

EDS-508A-SS-SC

Індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і
2 single mode 100BaseFX портами, SC з'єднувач, робоча температура від 0 до 60°C

EDS-508A-SS-SC-80

Індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і
2 long-haul (80 km) single mode 100BaseFX портами, SC з'єднувач
Робоча відстань 80 км, рабочая температура от 0 до 60°C

EDS-505A

Індустріальний Ethernet комутатор з 5 10/100BaseT(X) портами, робоча температура від 0 до 60°C

EDS-505A-MM-SC

Індустріальний Ethernet комутатор з 3 10/100BaseT(X) портами і
2 multi mode 100BaseFX портами, SC з'єднувач, робоча температура від 0 до 60°C

EDS-505A-MM-ST

Індустріальний Ethernet комутатор з 3 10/100BaseT(X) портами і
2 multi mode 100BaseFX портами, ST з'єднувач, робоча температура від 0 до 60°C

EDS-505A-SS-SC

Індустріальний Ethernet комутатор з 3 10/100BaseT(X) портами і
2 single mode 100BaseFX портами, SC з'єднувач, робоча температура від 0 до 60°C

Моделі з розширеним температурним діапазоном (від -40 до 75°C)

EDS-508A -T

Індустріальний Ethernet комутатор з 8 10/100BaseT(X) портами, робоча температура від -40 до 75°C

EDS-508A-MM-SC-T

Індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і
2 multi mode 100BaseFX портами, SC з'єднувач, робоча температура від -40 до 75°C

EDS-508A-MM-ST-T

Індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і
2 multi mode 100BaseFX портами, ST з'єднувач, робоча температура від -40 до 75°C

EDS-508A-SS-SC-T

Індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і
2 single mode 100BaseFX портами, SC з'єднувач, робоча температура від -40 до 75°C

EDS-508A-SS-SC-80-T

Індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і
2 long-haul (80 km) single mode 100BaseFX портами, SC з'єднувач
Робоча відстань 80 км, робоча температура від -40 до 75°C

EDS-505A-T

Індустріальний Ethernet комутатор з 5 10/100BaseT(X) портами, робоча температура від -40 до 75°C

EDS-505A-MM-SC-T

Індустріальний Ethernet комутатор з 3 10/100BaseT(X) портами і
2 multi mode 100BaseFX портами, SC з'єднувач, робоча температура від -40 до 75°C

EDS-505A-MM-ST-T

Індустріальний Ethernet комутатор з 3 10/100BaseT(X) портами і
2 multi mode 100BaseFX портами, ST з'єднувач, робоча температура від -40 до 75°C

EDS-505A-SS-SC-T

Індустріальний Ethernet комутатор з 3 10/100BaseT(X) портами і
2 single mode 100BaseFX портами, SC з'єднувач, робоча температура від -40 до 75°C

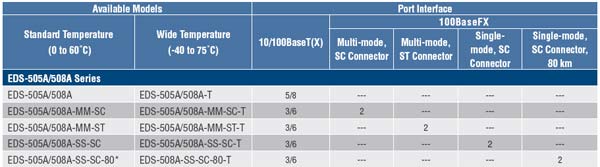

Таблиця вибору моделей EDS-505A/508A:

Додатково:

DIN-Rail блоки живлення:
HDR-60-24	60W/2,5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом
NDR-120-24	120W/5A DIN-Rail 24 VDC джерело живлення з універсальним від 90 до 264 VAC
MDR-60-24	60W/2.5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
MDR-40-24	40W/1.7A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C

Backup Configurators
ABC-01	Інструмент резервного копіювання та відновлення конфігурації для керованих комутаторів Ethernet і бездротового зв’язку серії AWK Точки доступу/мости/клієнти, робоча температура від 0 до 60°C
MXview
MXview	Програмне забезпечення мережевого управління для 50, 100, 250, 500, 1000 або 2000 вузлів
MXview Upgrade-50	Розширення ліцензії програмного забезпечення для управління промисловою мережею MXview на 50 вузлів (за IP-адресою)

Кріплення:
WK-46	Комплект для настінного кріплення
RK-4U	Комплект для кріплення 4U 19”
