Керовані індустріальні Ethernet комутатори

  Серія OBU-102


 Пристрої обходу (bypass) волоконно-оптичних з'єднань


Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Відправити запит

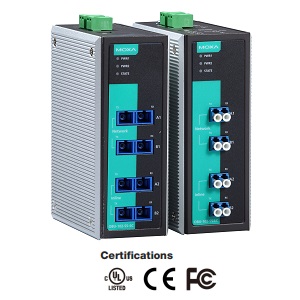

 Індустріальний Ethernet комутатор - MOXA OBU-102

    МОХА OBU-102 пристрій обходу волоконно-оптичних з'єднань (fiber optical bypass) дозволяє релейно переключити вузол мережі, що вийшов з ладу. При лінійній топології, відключення одного джерела живлення або збій одного вузла можуть вивести весь відрізок мережі, оскільки зв'язок між вузлами мережі послідовний. Наявність реле обходу дозволяє "обійти" вузол, що вийшов з ладу і, при цьому, зберегти функціонування інших пристроїв.

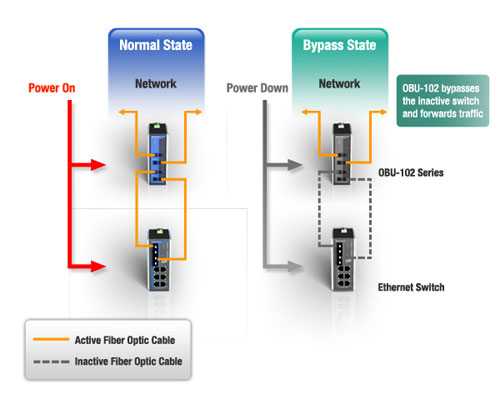

  МОХА OBU-102 знаходиться між вузлом і мережею, щоб додати функціональність релейного обходу для будь-яких мережевих комутаторів, які ще не підтримують цю важливу функцію. У нормальному стані МОХА OBU-102 виконує функцію шлюзу, який перенаправляє мережевий трафік до і від мережевого комутатора. Коли відбувається пропадання живлення МОХА OBU-102 буде "обходити" комутатор на якому пропало живлення і просто передавати мережевий трафік на наступний комутатор в ланцюзі.





Детальніше (зовнішній вигляд, розміри) >>>

 Особливості
 - Підтримка Fast, Gigabit і 10 Gigabit Ethernet fiber з SC/ST/LC з'єднувачами
 - Дубльоване, здвоєне 12/24/48 VDC джерело живлення
 - IP 30 метал
евий корпус
 - Виконання з розширеним температурним діапазоном від -20 до 70°C
 -
DIN-Rail кріплення
 -
Мале споживання 0.72 W


 Специфікації
Функції обходу
Час перемикання Max. 10 ms
Втрати Max. 1.6 dB
Інтерфейси
Оптичний порт 100M/1G/10G fiber з SC/ST/LC з'єднувачами, single mode
Перемикач конфігурує час перемикання
Індикатори PWR1, PWR2, STATE
Живлення
Вхідна напруга 12/24/48 VDC, дубльований вхід
Захист від струму  1100 mA @ 48 VDC
Підключення 2 знімних 2-контактних термінальних блоки
Захист від неправильної полярності Так
Механічні
Корпус IP30 захист, металевий корпус
Розміри 53.6 x 135 x 105 мм (Детальніше)
Вага 700 г
Установка DIN-Rail, настінне кріплення (опціонально)
Навколишнє середовище
Робоча температура від -20 до 70°C
Температура зберігання від -40 до 85°C
Відносна вологість від 5% до 95% (без конденсату)
Сертифікати
Safety UL 508 (Pending)
EMС EN 55032/24
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Shock IEC 60068-2-27
Freefall IEC 60068-2-32
Vibration IEC 60068-2-6
 Інформація для замовлення
¤ Моделі
OBU-102-SS-SC Двоканальний пристрій обходу (bypass) волоконно-оптичних з'єднань з 4 single-mode портами, SC з'єднувачі, робоча температура від -20 до 70°C
OBU-102-SS-ST Двоканальний пристрій обходу (bypass) волоконно-оптичних з'єднань з 4 single-mode портами, ST з'єднувачі, робоча температура від -20 до 70°C
OBU-102-SS-LC Двоканальний пристрій обходу (bypass) волоконно-оптичних з'єднань з 4 single-mode портами, LC з'єднувачі, робоча температура від -20 до 70°C
