Некеровані індустріальні Ethernet комутатори

 Серія EDS-309

 9 портові інтелектуальні некеровані Ethernet комутатори


Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Відправити запит

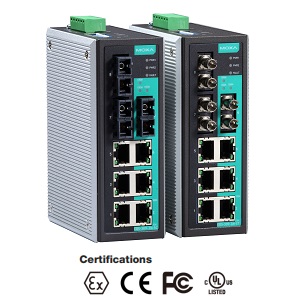

 Індустріальні Ethernet комутатори - MOXA EDS-309

    Ethernet-комутатори EDS-309 забезпечують економічне рішення для ваших промислових Ethernet-з'єднань. Ці 9-портові комутатори оснащені вбудованою функцією попередження реле, яка сповіщає мережевих інженерів про збої живлення або розриви портів. Крім того, комутатори розроблені для жорстких промислових умов, таких як небезпечні місця, визначені класом 1 Div. 2 і стандарти ATEX Zone 2.

    Комутатори відповідають стандартам FCC, UL і CE і підтримують стандартний діапазон робочих температур від -10 до 60 °C або широкий діапазон робочих температур від -40 до 75 °C. Усі перемикачі серії проходять 100% випробування на вигоряння, щоб переконатися, що вони відповідають особливим вимогам додатків управління промисловою автоматизацією. Перемикачі EDS-309 легко встановлюються на DIN-рейку або в розподільну коробку.


Дубльоване живлення
 MOXA EDS-309  мають дубльоване живлення, що дозволяє одночасно підключати два джерела живлення. Якщо одне з джерел живлення відмовляє, то автоматично живлення на пристрої MOXA EDS-309 надходить з резервного джерела (наприклад, акумулятора).

Релейний вихід аварійних ситуацій
Розроблені для служб автоматизації MOXA EDS-309 мають релейний вихід для попередження технічного персоналу в тих випадках, коли відбувається пропадання живлення або розрив зв'язку на портах пристрою. Це дозволяє обслуговуючому персоналу швидко прийняти рішення для відновлення працездатності.

 Особливості
Високопродуктивні Ethernet комутатори
      - 10/100BaseT(X) (RJ45), 100BaseFX (SC/ST Multi mode)
      - IEEE 802.3/ 802.3u/ 802.3x
      - Store and Forward switching process type, 1024 адрес
      - 10/100M, Full/Half-Duplex, MDI/MDIX
автовизначення
       - Захист від широкомовних "штормів"
 Індустріальний дизайн

- Резервоване вхідне живлення
      - Працездатність від -40 до 75°C ("Т" модель)
      - IP 30 міцний корпус
      - DIN-Rail або панельне кріплення

 Специфікації
Технологія
Стандарт
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X),
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3x для контролю потоку
Processing Type
Store і Forward з IEEE802.3x full duplex, non-blocking flow control
Контроль потоку
IEEE802.3x, back pressure
Інтерфейси
Порти 10/100BaseT(X) (роз’єм RJ45)
6
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
Оптичний порти 100BaseFX
EDS-309-3M-SC: 3
EDS-309-3M-ST: 3
Індикатори
PWR1, PWR2, Fault, 10/100M (TP port) і 100M (Fiber port)
Контакти аварії
Релейний вихід з мах навантаженням 1A @ 24 VDC
Властивості комутатора
Таблиця MAC адрес
1 K
Буфер пакетів
512 KB

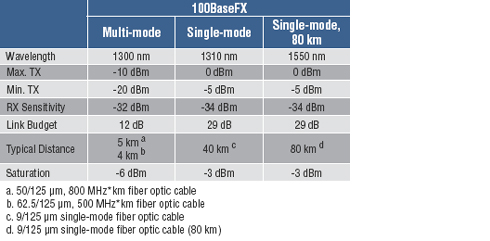

Оптичні порти
Живлення
Вхідна напруга
12/24/48 VDC (от 9,6 до 60 VDC), дубльований вхід
Підключення
Знімний термінальний блок 6 пін
Споживання
0.26A @ 24 V
Захист від струму
Так
Захист від неправильної полярності
Так
Механічні
Корпус
IP30 захист, алюмінієвий корпус
Розміри
53.6 x 135 x 105 mm (Ш x В x Д)
Див. малюнок -->
Вага
790 г
Установка
DIN-Rail, настінне кріплення (опціонально)
Навколишнє середовище
Робоча температура
від -10 до 60°C стандартні моделі
від -40 до 75°C моделі з розширеним температурним діапазоном (з індексом "T")
Температура зберігання
від -40 до 85°C
Відносна вологість
від 5 до 95% (без конденсату)
Сертифікати
Safety
UL 508, UL 60950-1, CSA C22.2 No. 60950-1
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Hazardous location
ATEX, Class I Division 2
Shock
IEC60068-2-27
Freefall
IEC60068-2-32
Vibration
IEC60068-2-6
MTBF
396,595 годин
Database: MIL-HDBK-217F, GB 25˚C
 Інформація для замовлення
Звичайне температурне виконання (від -10 до 60°C)
EDS-309-3M-SC
Некерований індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і 3 multi mode 100BaseFX портами (SC), робоча температура від -10 до 60°C
EDS-309-3M-ST
Некерований індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і 3 multi mode 100BaseFX портами (ST), робоча температура від -10 до 60°C
Розширене температурне виконання (від -40 до 75°C)
EDS-309-3M-SC-T
Некерований індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і 3 multi mode 100BaseFX портами (SC), робоча температура від - 40 до 75°C
EDS-309-3M-ST-T
Некерований індустріальний Ethernet комутатор з 6 10/100BaseT(X) портами і 3 multi mode 100BaseFX портами (ST), робоча температура  від - 40 до 75°C
Додатково:
Кріплення:
WK-46 Комплект для настінного кріплення
RK-4U Комплект для кріплення 4U 19”
DIN-Rail блоки живлення:
HDR-60-24 60W/2,5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом
NDR-120-24 120W/5A DIN-Rail 24 VDC джерело живлення з універсальним від 90 до 264 VAC
MDR-60-24 60W/2.5A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
MDR-40-24 40W/1.7A DIN-Rail 24 VDC джерело живлення з універсальним від 85 до 264 VAC входом, робоча температура від -20 до 70°C
