Серія EDS-405A-PTP |
|
|
Індустріальні 5-портові IEEE 1588v2 PTP керовані Ethernet комутатори |
 |
Індустріальні 5-портові IEEE 1588v2 PTP керовані Ethernet комутатори
|
 |
|
|
MOXA

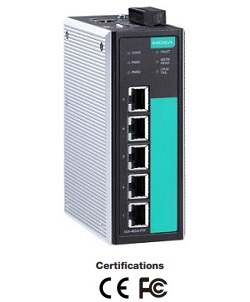

EDS-405A-PTP 5 - портові керовані Ethernet комутатори, з підтримкою IEEE 1588v2 PTP, розроблені для промислових додатків, що вимагають контролю в реальному часі. Комутатори підтримують Modbus TCP, PROFINET RT і EtherNet / IP для інтеграції зі SCADA системами, а також безліч різних функцій управління, як наприклад, IGMP snooping, IEEE 802.1Q VLAN, QoS, RMON, попередження по email або на релейних виходах, що створює зручність і знижує експлуатаційні витрати.
|
|
|
Особливості |
|
|
|
 |
IEEE 1588 PTP
можливості
- Підтримка IEEE 1588 Boundary Clock
і Transparent Clock
- Підтримка IEEE 1588v2 PTP (Precision
Time Protocol) для точної
синхронізації мереж
- Підтримка End to End (2-кроки)
і Peer to Peer (2-кроки) мод для Transparent Clock
- Висока точність часу синхронізації (менше
1 μs)
|
|
Особливості та переваги
- Підтримка IEEE 802.1Q VLAN і GVRP протоколів для спрощення мережевого планування
- Turbo Ring і Turbo Chain технології (час відновлення <20 ms @ 250 комутаторах),
і RSTP / STP для мережевого резервування
- Підтримка QoS-IEEE 802.1p / 1Q і TOS / DiffServ
- Підтримка SNMP V1 / V2C / V3 для різного рівня безпечного управління
- Управління смугою пропускання
- Інтерфейс командного рядка (Command Line Interface - CLI) для швидкої
конфігурації функцій управління
- "Дзеркальні" порти для зручності налагодження
- DHCP Option 82 для призначення IP адрес з різними політиками
- Підтримка EtherNet / IP, Modbus / TCP і PROFINET протоколів для управління і
моніторингу
- IGMP snooping і GMRP для фільтрації мультикастового трафіку
- RMON для ефективного моніторингу мережі.
|
|
|
|
|
|
|
|
Специфікації |
|
|
 Технологія |
| Стандарт |
IEEE 802.3
для 10BaseT
IEEE 802.3u для 100BaseT(X) and 100Base FX
IEEE 802.3x для Flow Control
IEEE 802.1D для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1p для Class of Service
IEEE 802.1X для Authentication
IEEE 802.1Q для VLAN Tagging |
| Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, TFTP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog, DHCP Option 66/67/82, BootP, LLDP, PROFINET, EtherNet/IP, Modbus/TCP, IPv6, NTP Server/Client, HTTPS, SSH |
| MIB |
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Контроль
потоку |
IEEE 802.3x flow control, back pressure flow control |
| Властивості
комутатора |
| Пріоритетних
запитів |
4 |
| IGMP
груп |
256 |
| Макс. число
доступних VLAN |
64 |
| Ідентифікатори VLAN |
VID
- від 1
до 4094 |
| MAC
таблиця |
8 K |
| Буфер
пакетів |
1 Mbit |
| Інтерфейси |
| RJ45
порт |
10/100BaseT(X)
автовизначення швидкості,
F/H duplex mode и auto MDI/MDIX |
| Консоль |
RS-232 (RJ45) |
| Індикатори |
STATE, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M |
| Контакти
аварії |
Один релейний вихід з мах навантаженням
1A @ 24 VDC |
| DIP
перемикачі |
Turbo
Ring, Master, Couplerr, Reserve |
| Живлення |
| Вхідна
напруга |
12/24/48
(от 9.6 до 60 VDC), дубльований вхід |
| Вхідний
струм |
0.27 A @ 24 V |
| Підключення |
Один знімний 6-pin термінальний блок |
| Захист
від неправильної полярності |
Так |
| Механічні |
| Корпус |
IP30
захист, металевий
корпус |
| Розміри |
53.6 x 135 x 105
мм Детальніше |
| Вага |
820
г |
| Установка |
DIN-Rail,
настінне кріплення (опціонально) |
| Навколишнє
середовище |
| Робоча
температура |
від
-10 до 60°C,
від -40 до 75°C
для -T моделей |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна
вологість |
від
5% до 95%
(без конденсату) |
| Сертифікати |
| Safety |
EN 60950-1, UL 508 |
| EMC |
EN 55032/24 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC60068-2-6 |
| MTBF
(Час напрацювання на відмову) |
1,316,464
годин
База даних: Telcordia (Bellcore), GB |
|
Інформація
для замовлення |
|
|
|
 Звичайне температурне виконання (від
-10 до 60°C) |
| EDS-405A-PTP |
Індустріальний керований Ethernet комутатор з 5 10/100BaseT(X) портами і апаратною підтримкою IEEE 1588v2 PTP, робоча температура від
-10 до 60°C
|
|
Розширене температурне виконання (від
-40 до 75°C) |
| EDS-405A-PTP-T |
Індустріальний керований Ethernet комутатор з 5 10/100BaseT(X) портами і апаратною підтримкою IEEE 1588v2 PTP, робоча температура від
-40 до 75°C
|
| Додатково: |
|
|
| DIN-Rail блоки
живлення: |
|
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
|
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
 Backup
Configurators |
| ABC-01 |
Інструмент резервного копіювання
та відновлення конфігурації для керованих комутаторів
Ethernet і бездротового зв’язку серії AWK
Точки доступу/мости/клієнти, робоча температура від 0 до
60°C |
|
MXview |
| MXview |
Програмне
забезпечення мережевого управління для 50, 100, 250, 500,
1000 або 2000 вузлів |
| MXview
Upgrade-50 |
Розширення
ліцензії програмного забезпечення для управління промисловою
мережею MXview на 50 вузлів (за IP-адресою)
|
| Кріплення: |
| WK-46 |
Комплект для
настінного кріплення |
| RK-4U |
Комплект для
кріплення 4U 19” |
|
|
