Знімається
з виробництва 29.09.2023,
заміна на RKS-G4000 серія та
модулі RM-G4000
серія
Серія PowerTrans
PT-7710 |
8+2G
портові Gigabit керовані, модульні Ethernet
комутатори |
|

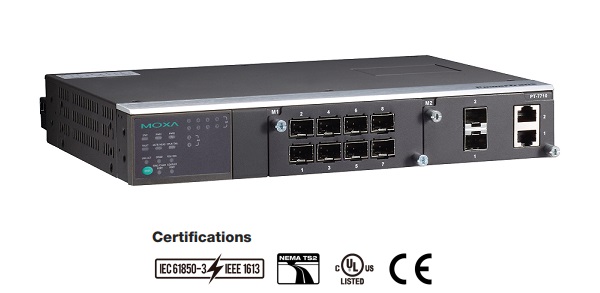

MOXA PowerTrans
PT-7710
|
|
|
|
|
Специфікації |
|
|
Модульний Rackmount
індустріальний комутатор PT-7710
Технологія |
Стандарти |
IEEE 802.3
для 10BaseT,
IEEE 802.3u для 100BaseT(X) and 100Base
FX,
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x для контролю
потоку,
IEEE 802.1D для Spanning Tree Protocol,
IEEE 802.1W для Rapid STP,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для Authentication,
IEEE 802.3ad для Port Trunk з LACP |
Протоколи |
IGMPv1/v2 device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON,
HTTP, HTTPS, Telnet, SSH, Syslog (Available Soon: DHCP Option 66/67/82, LLDP, Modbus/TCP, IEEE 1588 PTP, IPv6) |
MIB |
MIB-II, Ethernet-like
MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Контроль
потоку |
IEEE 802.3x
back pressure |
Комутатор |
Пріоритетних
черг |
4 |
IGMP
груп |
256 |
Макс.
VLAN |
64 |
VLAN
номера (VID) |
від
1 до 4094 |
Інтерфейси |
Fast
Ethernet |
Слот
1 для будь-якої комбінації 8-, 7, 6 або 4 портових інтерфейсних модулів PM 7200 з 10 / 100BaseT (X) або 100BaseFX (SC / ST з'єднувачі) або
100BaseSFP
Слот 2 для інтерфейсних модулів
з 100BaseFX (SC/ST з'єднувачі)
Див. докладніше: модулі
серії PM |
Gigabit
Ethernet |
Слот 2
для 2-портових інтерфейсних модулів
з 10/100/1000BaseT(X) або 1000BaseSFP
Див. докладніше: модулі
серії PM |
Консоль |
RS-232 (RJ45) |
Системні
індикатори |
STAT, PWR1, PWR2,
FAULT, MASTER, COUPLER |
Індикатори
на модулях |
LNK/ACT,
FDX/HDX, RING PORT, COUPLER PORT, SPEED |
Контакти
аварії |
один релейний вихід з мах навантаженням 3A @ 30 VDC або 3A @
240 VAC |
Живлення |
Вхідна
напруга |
12/24/48 VDC
(от 9 від 60 V) або
110/220 VDC/VAC (від 88 до 300 VDC і від 85 до 264
VAC) |
Струм |
Max. 0.81A @ 24 VDC
Max. 0.42A @ 48 VDC
Max. 0.17/0.10 @ 110/220 VDC,
Max. 0.20/0.12 @ 110/220 VAC |
Підключення |
10-pin
термінальний блок |
Захист
від струму |
Так |
Захист
від неправильної полярності |
Так |
Розміри:
|
Механічні |
Корпус |
IP30
захист |

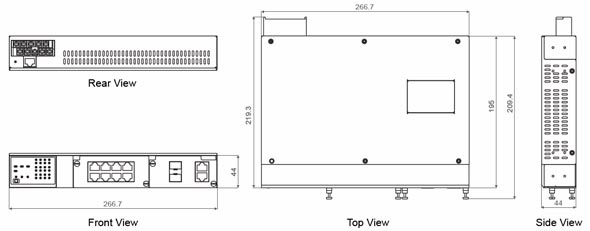

Розміри |
266.7 x 44 x 195 mm (Ш x В x Д) |
Вага |
2,2
кг |
Установка |
в
19’’ стійки |
Навколишнє
середовище |
Робоча
температура |
від
-40 до 85°C |
Температура
зберігання |
від
-40 до 85°C |
Відносна
вологість |
від
5 до 95% (без
конденсату) |
Сертифікати |
|
EMI
FCC Part 15, CISPR (EN55022) class A
Safety UL60950-1, CSA C22.2 No. 60950-1, EN60950-1 (Pending)
Maritime DNV (Pending), GL (Pending)
Road Traffic NEMA TS2
Rail Traffic EN50121-4 (Pending)
Power Automation IEC 61850-3, IEEE 1613 |
Gigabit Ethernet
інтерфейсні модулі, PM-7200-2G серія
|
|
PM-7200-2GTXSFP
|
|
Інтерфейс
|
RJ-45
порт |
10/100/1000BaseT(X)
з автовизначенням швидкості і auto MDI/ MDI-X |
Оптичний |
1000BaseSX/LX/LHX/ZX
(SFP слот, LC з'єднувачі) |
*
MOXA PM-7200-2G серія gabit Ethernet модулів підтримує 2 SFP слоти.
Виберіть необхідні SFP-1G gigabit Ethernet модулі, для вашого власного додатку.
|
Fast Ethernet
інтерфейсні модулі, PM-7200 серія
|
|
Інтерфейс
|
RJ-45
порт |
10/100BaseT(X)
з автовизначенням швидкості (F / H duplex mode) і
auto MDI/MDI-X |
Оптичний |
100BaseFX
порт (SC/ST з'єднувачі) |
|
Інформація
для замовлення |
|
|
|
Для
замовлення
PT-7710
|
Крок
1.
Виберіть тип шасі з необхідним джерелом живлення |
Крок
2.
Виберіть необхідні інтерфейсні модулі |
|
|
Rackmount
шасі комутаторів серії PT-7710
|
PT-7710-F-HV |
Шасі модульного індустріального керованого IEC 61850-3 комутатора з 2 слотами - 1 слотом для Fast Ethernet модулів і 2 слотом - для для Fast Ethernet або Gigabit Ethernet модулів, живлення від 88 до 300 VDC або від 85 до 264 VAC, температурний діапазон від -40 до 85°C, Rackmount |
PT-7710-D-HV |
Шасі модульного індустріального керованого IEC 61850-3 комутатора з 2 слотами - 1 слотом для Fast Ethernet модулів і 2 слотом - для для Fast Ethernet або Gigabit Ethernet модулів, живлення від 88 до 300 VDC або від 85 до 264 VAC, температурний діапазон від -40 до 85 ° C, настінне кріплення |
PT-7710-F-LV |
Шасі модульного індустріального керованого IEC 61850-3 комутатора з 2 слотами - 1 слотом для Fast Ethernet модулів і 2 слотом - для для Fast Ethernet або Gigabit Ethernet модулів, живлення 24/48 (від 9 до 60) VDC, температурний діапазон від -40 до 85°C, Rackmount |
PT-7710-D-LV |
Шасі модульного індустріального керованого IEC 61850-3 комутатора з 2 слотами - 1 слотом для Fast Ethernet модулів і 2 слотом - для для Fast Ethernet або Gigabit Ethernet модулів, живлення 24/48 (від 9 до 60) VDC, температурний діапазон від -40 до 85 ° C, настінне кріплення |

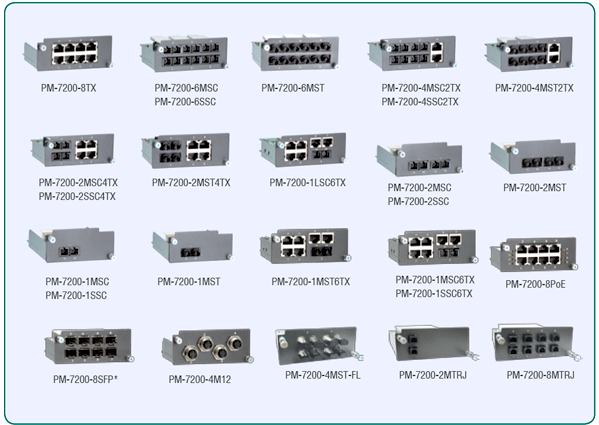

Серія
PM-7200 Gigabit/Fast Ethernet модулів для PT-7710
PM-7200-2GTXSFP |
Gigabit Ethernet модуль 2 10/100/1000BaseT(X)
або 1000BaseSFP (mini-GBIC)
див.
детальніше SFP-1G серія |
PM-7200-8TX |
Інтерфейсний модуль
з 8 10/100BaseT(X) портами, RJ45 з'єднувачі |
PM-7200-6MSC |
Інтерфейсний модуль
з 6 multi-mode 100BaseFX портами, SC з'єднувачі |
PM-7200-6MST |
Інтерфейсний модуль
з 6 multi-mode 100BaseFX портами, ST з'єднувачі |
PM-7200-6SSC |
Інтерфейсний модуль
з 6 single-mode 100BaseFX портами, SC з'єднувачі |
PM-7200-4MSC2TX |
Інтерфейсний модуль
з 4 multi-mode 100BaseFX портами, SC з'єднувачі
і 2 10/100BaseT(X) порти, RJ45 з'єднувачі |
PM-7200-4MST2TX |
Інтерфейсний модуль
з 4 multi-mode 100BaseFX портами,
ST з'єднувачі і 2 10/100BaseT(X) порти, RJ45 з'єднувачі |
PM-7200-4SSC2TX |
Інтерфейсний модуль
з 4 single-mode 100BaseFX портами, SC з'єднувачі
і 2 10/100BaseT(X) порти, RJ45 з'єднувачі |
PM-7200-2MSC4TX |
Інтерфейсний модуль
з 2 multi-mode 100BaseFX портами,
SC з'єднувачі і 4 10/100BaseT(X) порти, RJ4 5
з'єднувачі |
PM-7200-2MST4TX |
Інтерфейсний модуль
з 2 multi-mode 100BaseFX портами,
ST з'єднувачі і 4 10/100BaseT(X) порти, RJ45 з'єднувачі |
PM-7200-2SSC4TX |
Інтерфейсний модуль
з 2 single-mode 100BaseFX портами,
SC з'єднувачі і 4 10/100BaseT(X) порти, RJ45 з'єднувачі |
PM-7200-1LSC6TX |
Інтерфейсний модуль
з 1 100BaseFX single-mode портом,
SC з'єднувач з робочою відстанню до 80 км
і 6 10/100BaseT(X) портами |
PM-7200-2MSC |
Інтерфейсний модуль
з 2 multi-mode 100BaseFX портами, SC з'єднувач |
PM-7200-2MST |
Інтерфейсний модуль
з 2 multi-mode 100BaseFX портами, ST з'єднувач |
PM-7200-2SSC |
Інтерфейсний модуль
з 2 single-mode 100BaseFX портами,
SC з'єднувачі |
PM-7200-1MSC |
Інтерфейсний модуль
з 1 multi-mode 100BaseFX портом, SC з'єднувач |
PM-7200-1MST |
Інтерфейсний модуль
з 1 multi-mode 100BaseFX портом, ST з'єднувач |
PM-7200-1SSC |
Інтерфейсний модуль
з 1 single-mode 100BaseFX портом,
SC з'єднувач |
PM-7200-1MSC6TX |
Інтерфейсний модуль
з 1 multi-mode 100BaseFX портом, SC з'єднувач
і 6 10/100BaseT(X) портів, RJ45 з'єднувачі |
PM-7200-1MST6TX |
Інтерфейсний модуль
з 1 multi-mode 100BaseFX портом, ST з'єднувач
і 6 10/100BaseT(X) портів, RJ45 з'єднувачі |
PM-7200-1SSC6TX |
Інтерфейсний модуль
з 1 single-mode 100BaseFX портом, SC з'єднувач
і 6 10/100BaseT(X) поріов, RJ45 з'єднувачі |
PM-7200-8SFP |
Fast Ethernet модуль 8 1000BaseSFP (mini-GBIC) |
PM-7200-4M12 |
Інтерфейсний модуль
з 4 10/100BaseT(X) портами, M12 з'єднувачі |
PM-7200-4MST-FL |
Інтерфейсний модуль
з 4 multi-mode 10BaseFL портами, ST з'єднувачі |
PM-7200-2MTRJ |
Інтерфейсний модуль
з 2 multi-mode 100BaseFX портами, MTRJ з'єднувачі |
PM-7200-8MTRJ |
Інтерфейсний модуль
з 8 multi-mode 100BaseFX портами, MTRJ з'єднувачі |
|
Gigabit Ethernet
модулі, SFP-1G |
Моделі з робочою
температурою від 0 до 60°C |
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від 0 до 60°C |
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від 0 до 60°C |
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від 0 до 60°C |
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від 0 до 60°C |
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від 0 до 60°C |
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від 0 до 60°C |
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km, робоча температура
від 0 до 60°C |
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km, робоча температура
від 0 до 60°C |
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
Моделі
з робочою температурою від -40 до 85°C |
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km, робоча температура
від -40 до 85°C |
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km, робоча температура
від -40 до 85°C |
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km, робоча температура
від -40 до 85°C |
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km, робоча температура
від -40 до 85°C |
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km, робоча температура
від -40 до 85°C |
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km, робоча температура
від -40 до 85°C |
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура
від -40 до 85°C |
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура
від -40 до 85°C |
|
Backup Configurators |
ABC-02-USB |
Інструмент резервного копіювання
та відновлення конфігурації, оновлення мікропрограми та
інструмент зберігання файлів журналу для керованих
комутаторів і маршрутизаторів Ethernet, робоча температура від 0 до 60 ° C
|
ABC-02-USB-T |
Інструмент резервного копіювання
та відновлення конфігурації, оновлення мікропрограми та
інструмент зберігання файлів журналу для керованих
комутаторів і маршрутизаторів Ethernet, робоча температура від
-40 до 75 ° C
|
MXview |
MXview |
Програмне забезпечення мережевого управління для 50, 100, 250 або 500 вузлів
|
MXconfig |
Програмне забезпечення для спрощення масової конфігурації пристроїв
|
|
|
|
|
|
