Серія PowerTrans PT-7528 |
28
портові керовані, модульні, IEC 61850-3
сумісні,
Ethernet комутатори |
|

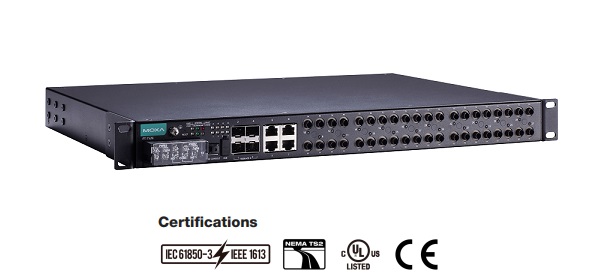

MOXA PowerTrans PT-7528 |
|
|
MOXA PowerTrans PT-7528 - 28 портові Ethernet комутатори - спеціально розроблені для задоволення жорстких вимог, що пред'являються до систем автоматизації в енергетиці (на силових підстанціях) - стандарт IEC 61850-3 і IEEE1613.
Серія комутаторів MOXA PowerTrans PT- 7528 спеціально розроблена для додатків автоматизації на енергопідстанціях, які працюють у вкрай важких умовах експлуатації. MOXA PowerTrans PT- 7528 підтримують нову технологію Moxa Noise Guard, яка відповідає стандарту IEC 61850-3, а їх стійкість перевищує стандарт IEEE 1613 Class 2, що забезпечує комутаторам відсутність втрачених пакетів при передачі. MOXA PowerTrans PT- 7528 також підтримують пріоритезацію критично важливих пакетів (GOOSE, SMVs і PTP), мають вбудований MMS (Manufacturing Message Specification) сервер, а також майстер налаштування, спеціально орієнтований для систем автоматизації на енергопідстанції. MOXA PowerTrans PT-7528, маючи Gigabit Ethernet порти, підтримуючи мережеве резервування, ізольовані резервуючі джерела живлення 110/220 VDC / VAC забезпечують найвищу надійність комунікацій в енергетиці. Широкий спектр моделей MOXA PowerTrans PT-7528 забезпечує вибір необхідної конфігурації типів портів - до 28 мідних або оптичних портів і до 4 гігабіт портів для аплінка. Всі ці функції забезпечують більшу гнучкість при застосуванні комутаторів серії MOXA PowerTrans PT-7528 в різних промислових додатках.
|
|
Особливості |
|
|
|
|
- Сумісний зі стандартами IEC 61850-3, IEEE 1613 - для систем автоматизації
в енергетиці (на силових підстанціях)
- Вбудований MMS (Manufacturing Message Specification) сервер, який базується
на протоколі IEC 61850-90-4 для інтеграції з Power SCADA системами
- Підтримка технології Moxa Noise Guard, яка відповідає стандарту IEC 61850-3 і
забезпечує відсутність втрачених пакетів при передачі
- Turbo Ring і Turbo Chain (час відновлення <20 ms, при 250 комутаторах),
RSTP / STP і MSTP для мережевого резервування
- VLAN Unaware: підтримка priority-tagged frames для отримання специфічних IED
- Ізольоване резервоване
живлення 24/48 VDC або 110/220 VDC / VAC
- Температурний діапазон від -40 до 85 ° C. |
|
|
|
|
|
|
Специфікації |
|
|
Технологія |
Стандарти |
IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) and 100Base FX,
IEEE 802.3x для контролю
потоку,
IEEE 802.1D для Spanning Tree Protocol,
IEEE 802.1W для Rapid STP,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для Authentication,
IEEE 802.3ad для Port Trunk з LACP
IEEE 802.1s для протоколу Multiple Spanning Tree |
Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/ Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH, LLDP, IEEE 1588 PTP V2, EtherNet/IP, Modbus/TCP, SNMP Inform, NTP Server/Client |
MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Контроль
потоку |
IEEE 802.3x back pressure |
Властивості
комутатора |
пріоритетних запитів |
4 |
Max. число
можливих VLAN |
256 |
VLAN ID
діапазон |
Від
1 to 4094 |
IGMP
груп |
256 |
Інтерфейси |
Fast Ethernet |
24
фіксованих RJ45 портів з 10/100BaseT(X) |
Оптичні
порти |
1 слот для 1, 2
або 4-портових PM-7500 оптичних
модулів |
USB |
USB
консольний порт (Type B з'єднувач) USB порт
зберігання (Type A з'єднувач) |
Системні
індикатори |
STAT, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
Індикатори на модулях |
LNK/ACT, SPEED |
Контакти
аварії |
один
релейний выхід з мах навантаженням 3 A @ 30 VDC
або 3 A @ 240 VAC |
Живлення |
Вхідна
напруга |
• WV: 24/48 VDC (від
18 до 72 V) • HV: 110/220 VDC/VAC (від 88 до 300
VDC, від 85 до 264 VAC) |
Струм |
Моделі
з числом оптичних портів менше 8:
• Max. 0.741 A @ 24 VDC
• Max. 0.364 A @ 48 VDC
• Max. 0.147/0.077 A @ 110/220 VDC
• Max. 0.283/0.19 A @ 110/220 VAC
Моделі з числом
оптичних портів 8 и більше:
• Max. 1.428 A @ 24 VDC
• Max. 0.735 A @ 48 VDC
• Max. 0.313/0.167 A @ 110/220 VDC
• Max. 0.586/0.382 A @ 110/220 VAC |
Підключення |
10-pin
термінальний блок |
Захист
від струму |
Так |
Захист
від неправильної полярності |
Так |
Розміри:
|
Механичні |
Корпус |
IP40
захист |

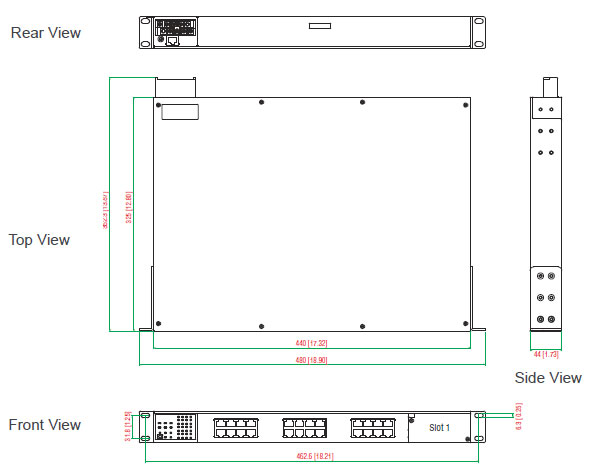

Розміри |
440 x 44 x 325 mm (Ш x В x Д) |
Вага |
4,9 кг |
Установка |
в 19’’ стойки |
Навколишнє
середовище |
Робоча температура |
від
-40 до 85°C, холодний старт
передбачає живлення 100 VAC при
температурі -40°C |
Температура
зберігання |
від
-40 до 85°C |
Вологість |
від
5 до 95% (без
конденсату) |
Сертифікати |
Безпека |
UL 60950-1, CSA C22.2 No. 60950-1, EN 60950-1 |
EMI |
FCC Part 15 Subpart B Class A, EN 55022 Class A |
Керування
рухом |
NEMA TS2 |
Залізничні |
EN 50121-4 |
Power Automation |
IE C61850-3, IEEE 1613 Class 2 (моделі
з MCS і SSC оптичними портами сумісними
з IEEE 1613 Class 1) |
|

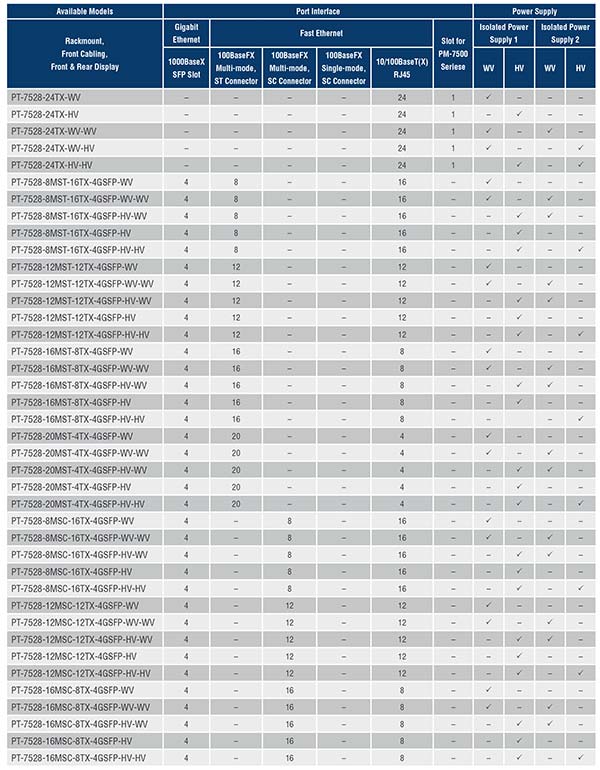

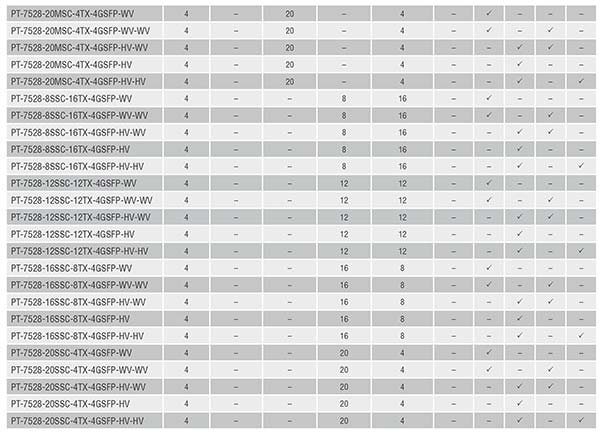

Інформація для
замовлення |
|
|
|
|
MXview |
MXview |
Програмне
забезпечення мережевого управління для вузлів
|
MXconfig |
Програмне забезпечення для спрощення масової конфігурації пристроїв |
Серія
модулів MOXA PM-7500 |
|
PM-7500-2MSC |
Fast Ethernet модуль з 2 100BaseFX
multi-mode портами з SC з'єднувачами, IEC 61850-3
сумісні, робоча температура від -40 до 85°C |
PM-7500-2MST |
Fast Ethernet модуль з 2 100BaseFX
multi-mode портами з ST з'єднувачами, IEC 61850-3
сумісні, робоча температура від -40 до 85°C |
PM-7500-2SSC |
Fast Ethernet модуль з 2 100BaseFX
single-mode портами з SC з'єднувачами, IEC 61850-3
сумісні, робоча температура від -40 до 85°C |
PM-7500-4MSC |
Fast Ethernet модуль з 4 100BaseFX multi-mode портами
з SC з'єднувачами, IEC 61850-3 сумісні, робоча температура
від -40 до 85°C |
PM-7500-4MST |
Fast Ethernet модуль з 4 100BaseFX multi-mode портами
з ST з'єднувачами, IEC 61850-3 сумісні, робоча температура
від -40 до 85°C |
PM-7500-4SSC |
Fast Ethernet модуль з 4 100BaseFX
single-mode портами з SC з'єднувачами, IEC 61850-3
сумісні, робоча температура від -40 до 85°C |
PM-7500-2GTXSFP |
Gigabit Ethernet модуль з 2 100/1000BaseSFP
слотами і 2 100/1000BaseT(X) портами, IEC
61850-3 сумісні, робоча температура
від -40 до 85°C |
PM-7500-4GTXSFP |
Gigabit Ethernet модуль з 4
100/1000BaseSFP слотами і 4 100/1000BaseT(X)
портами, IEC 61850-3 сумісні, робоча температура
від -40 до 85°C |
|
|
|
|
