Серія PT-508 |
IEC 61850-3
сумісні, 8 портові, керовані DIN-Rail Ethernet
комутатори |
|
IEC 61850-3
сумісні, 8 портові, керовані DIN-Rail Ethernet
комутатори |
|
|

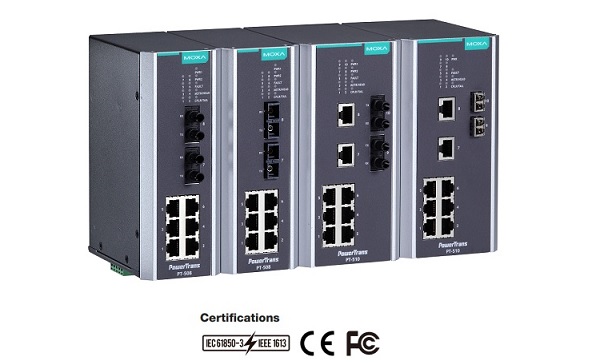

Серія MOXA PowerTrans PT-508 призначена для застосування в енергетичних системах автоматизації (IEC 61850-3, IEEE 1613).
Оптоволоконні інтерфейси MOXA PowerTrans PT-508 дозволяють просто створювати fast Ethernet бекбони з підтримкою резервування, а 24/48 VDC або 110/220 VDC / VAC ізольовані резервовані блоки живлення підвищують надійність комунікацій. Крім того, MOXA PowerTrans PT-508 можуть монтуватися на DIN-направляючу або настінно, що забезпечує гнучкість і простоту установки, а можливість вибору моделі, що містить до 8 fast Ethernet портів і має різні типи оптичних портів, може задовольнити вимоги різних додатків автоматизації в енергетиці
|
|
Особливості |
|
|
|
|
- IPv6 Ready лого
- Інтерфейс командного рядка (CLI) для швидкого налаштування основних функцій *
- Програмна реалізація IEEE 1588 PTP V2 * - технології точної синхронізації часу
в мережі (Precision Time Protocol)
- VLAN Unaware: підтримка пріоритетно помічених кадрів, які можуть бути отримані
від конкретних пристроїв
- DHCP Option 82 для призначення IP адрес з різними політиками
- Підтримка EtherNet / IP * і Modbus / TCP індустріальних Ethernet протоколів
- Підтримка Турбо кільця (Turbo Ring), Турбо ланцюга (Turbo Chain) і
RSTP / STP (IEEE 802.1D-2004) для мережевого резервування
- IGMP Snooping і GMRP для фільтрації мультикастового трафіку по індустріальному
Ethernet протоколу
- Підтримка 802.3ad, LACP для оптимізації використання смуги пропускання
- Широкосмугове управління смугою пропускання для запобігання від
непередбачуваного стану пристроїв
- "Дзеркальні" порти для зручності налагодження
- Автоматичні попередження про аварійні ситуації по email і на релейних виходах
- Підтримка RMON для ефективного мережевого управління
- Автоматичне відновлення IP адрес підключених пристроїв
- Line-swap fast recovery
- Конфігурація з використанням Web browser, Telnet / Serial консолі, CLI *,
Windows утиліт і ABC-01
- Робота з MXview - індустріальною мережевою системою управління.
*Доступні в Q3, 2011 |
|
Безпека
- Паролі користувачів з кількома рівнями безпеки для захисту від
несанкціонованого зміни конфігурації
- Використання SSH / HTTPS для шифрування паролів і даних
- Блокування портів комутатора з використанням 802.1x контролю доступу для
забезпечення доступу до портів тільки авторизованих клієнтів
- Відключення одного або декількох портів для блокування мережевого трафіку
- 802.1Q VLAN для логічного поділу трафіку, що передається між обраними
портами комутатора
- Підтримка безпеки портів комутатора для дозволу роботи з ними тільки для
конкретних пристроїв і / або MAC-адрес
- Управління парольною політикою з центрального офісу на основі RADIUS / TACACS +
- Забезпечення зашифрованої аутентифікації і управління доступом на основі SNMPv3
|
|
|
|
|
|
|
Специфікації |
|
|
Технологія |
Стандарти |
IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X)
і 100Base FX, IEEE 802.3x для контролю
потоку, IEEE 802.1D для Spanning Tree
протоколу, IEEE 802.1W для Rapid STP, IEEE 802.1Q для VLAN Tagging, IEEE 802.1p для Class of Service, IEEE 802.1X для
аутентифікації, IEEE 802.1s* для Spanning Tree Protocol, IEEE 802.3ad для Port Trunk
з LACP |
Протоколи |
IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, DHCP Option 66/67/82, LLDP, Modbus/TCP, IEEE 1588 PTP V2*,IPv6, SNMP Inform |
MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Контроль
потоку |
IEEE 802.3x flow control, back pressure flow control |
Комутатор |
Пріорітетних
черг |
4 |
Максимальне число
доступних VLAN |
64 |
Діапазон VLAN ID |
VID
від 1 до 4094 |
IGMP
груп |
256 |
Таблиця MAC
адрес |
8 K |
Буфер
пакетів |
1 Mbit |
Інтерфейси |
RJ45
порти |
10/100BaseT(X) з автоматичним узгодженням швидкості, F/H duplex mode, and auto MDI/MDI-X connection |
Оптичні
порти |
100BaseFX
порти (SC/ST/LC/MTRJ з'єднувачі) |
Консоль |
RS-232 (RJ45) |
Системні
індикатори |
PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
Контакти
аварії |
один
релейний вихід з мах навантаженням 1 A @ 24 VDC |
Живлення |
Вхідна
напруга |
24 VDC (від
18 до 36 V) 48 VDC (від 36 до 72 V), 110/220 VDC/VAC (від
88 до 300 VDC, від 85 до 264 VAC) |
Струм |
• Max. 0.286 A @ 24 VDC • Max. 0.13 A @ 48 VDC • Max. 0.075/0.038 A @ 110/220 VDC • Max. 0.06/0.031 A @ 110/220 VAC |
Підключення |
10-pin
термінальний блок |
Захист
від струму |
Так |
Захист
від неправильної полярності |
Так |
Розміри:
|
Механічні |
Корпус |
IP40
захист |

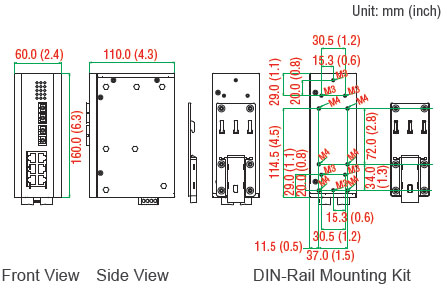

Розміри |
60 x 160 x 110 mm (Ш x В x Д) (детальніше) |
Вага |
995 г |
Установка |
DIN-Rail монтаж,
настінна установка (опціонально) |
Сертифікати |
Безпеки |
UL 508 (Pending) |
Енергетика |
IEC 61850-3, IEEE 1613 |
EMI |
FCC Part 15 Subpart B Class A, EN 55022 Class A |
Навколишнє
середовище |
Робоча температура |
від
-40 до 85°C |
Температура
зберігання |
від
-40 до 85°C |
Вологість |
Від
5% до 95% (без
конденсату) |
|
Інформація для
замовлення |
|
|
|
PT-508-SS-SC-24 |
IEC 61850-3
сумісний, керований DIN-Rail Ethernet комутатор
з 6 10 / 100BaseT (X) портами і 2 100BaseFX single-mode портами з SC з`єднувачами, 1 ізольований блок живлення (24 VDC), температурний діапазон від
-40 до 85°C |
PT-508-SS-SC-48 |
IEC 61850-3
сумісний, керований DIN-Rail Ethernet комутатор
з 6 10 / 100BaseT (X) портами і 2 100BaseFX single-mode портами з SC з`єднувачами, 1 ізольований блок живлення (48 VDC), температурний діапазон від
-40 до 85°C |
PT-508-MM-SC-24 |
IEC 61850-3
сумісний, керований DIN-Rail Ethernet комутатор
з 6 10 / 100BaseT (X) портами і 2 100BaseFX multi-mode портами з SC з`єднувачами, 1 ізольований блок живлення (24 VDC), температурний діапазон від
-40 до 85°C |
PT-508-MM-SC-48 |
IEC 61850-3
сумісний, керований DIN-Rail Ethernet комутатор
з 6 10 / 100BaseT (X) портами і 2 100BaseFX multi-mode портами з SC з`єднувачами, 1 ізольований блок живлення (48 VDC), температурний діапазон від
-40 до 85°C |
PT-508-MM-ST-24 |
IEC 61850-3
сумісний, керований DIN-Rail Ethernet комутатор
з 6 10 / 100BaseT (X) портами і 2 100BaseFX multi-mode портами з ST з`єднувачами, 1 ізольований блок живлення (24 VDC), температурний діапазон від
-40 до 85°C |
PT-508-MM-ST-48 |
IEC 61850-3
сумісний, керований DIN-Rail Ethernet комутатор
з 6 10 / 100BaseT (X) портами і 2 100BaseFX multi-mode портами з ST з`єднувачами, 1 ізольований блок живлення (48 VDC), температурний діапазон від
-40 до 85°C |
PT-508-SS-LC-24 |
IEC 61850-3
сумісний, керований DIN-Rail Ethernet комутатор
з 6 10 / 100BaseT (X) портами і 2 100BaseFX single-mode портами з LC з`єднувачами, 1 ізольований блок живлення (24 VDC), температурний діапазон від
-40 до 85°C |
PT-508-SS-LC-48 |
IEC 61850-3
сумісний, керований DIN-Rail Ethernet комутатор
з 6 10 / 100BaseT (X) портами і 2 100BaseFX single-mode портами з LC з`єднувачами, 1 ізольований блок живлення (48 VDC), температурний діапазон від
-40 до 85°C |
PT-508-2MTRJ-24 |
IEC 61850-3
сумісний, керований DIN-Rail Ethernet комутатор
з 6 10 / 100BaseT (X) портами і 2 100BaseFX multi-mode портами з MTRJ з`єднувачами, 1 ізольований блок живлення (24 VDC), температурний діапазон від
-40 до 85°C |
PT-508-2MTRJ-48 |
IEC 61850-3
сумісний, керований DIN-Rail Ethernet комутатор
з 6 10 / 100BaseT (X) портами і 2 100BaseFX multi-mode портами з MTRJ з`єднувачами, 1 ізольований блок живлення (48 VDC), температурний діапазон від
-40 до 85°C |
|
|
|
